Installation d’une centrale à béton sur site

Processus d’installation étape par étape d’une centrale à béton mobile sur site

Introduction

Le béton est l'épine dorsale de la construction, et avoir une centrale à béton sur site peut améliorer considérablement l'efficacité. Une centrale à béton mobile sur site (souvent appelée centrale « type chantier ») est une installation portable installée directement sur le site de travail pour produire du béton frais à la demande. Ces centrales mobiles sont conçues pour être facilement déplacées et rapidement installées, évitant ainsi le besoin de transporter du béton depuis des installations de malaxage à distance. La série PAC de Polygonmach en est un excellent exemple : des centrales à béton « type chantier » entièrement mobiles, conçues pour une installation rapide et des démarches administratives minimales.

En effet, Polygonmach a récemment installé une centrale à béton sur site PAC-60 en Pologne, soulignant comment ces centrales permettent aux projets européens de répondre à leurs besoins en béton directement sur le chantier. Le modèle PAC-60 (avec une capacité de 60 m³/h) a été mis en place en Pologne avec un processus d'installation rapide, soulignant les avantages pratiques du malaxage sur site.

Cet article fournit une explication détaillée, étape par étape, du processus d'installation d'une centrale à béton mobile sur site, décrit l'infrastructure et le calendrier requis, et couvre les principales considérations techniques. Nous comparerons également les centrales mobiles, fixes, compactes et sur site pour comprendre leurs différences en matière de mobilité, temps d'installation, capacité, besoins en espace et utilisations idéales.

Processus d'installation étape par étape

Une fois le site prêt et les composants de la centrale arrivés, l'installation peut commencer. Voici une description étape par étape du processus typique d'installation d'une centrale à béton mobile sur site, en utilisant le modèle PAC-60 de Polygonmach comme exemple :

Positionnement du site et marquage du plan

Avec un terrain préparé, la première étape consiste à marquer l'empreinte exacte et les positions de chaque module de la centrale. Inspectez la zone dégagée et utilisez des piquets ou des marqueurs pour indiquer l'emplacement des bacs à granulats, de la plateforme de malaxage, du silo à ciment et d'autres unités. Un bon alignement est important : la centrale doit être orientée pour faciliter l'accès des camions et minimiser la manipulation des matériaux. À cette étape, des ajustements mineurs du niveau du sol ou l'installation de plaques de calage peuvent être effectués pour que la base soit parfaitement de niveau.

Installation des fondations et supports

Pour de nombreuses centrales mobiles/sur site, une fondation dédiée peut être minimale, mais un certain support est souvent nécessaire. Si le fabricant l'exige, installez des blocs de fondation en béton préfabriqué ou des poutres en acier pour soutenir la structure de la centrale. Par exemple, la plateforme du malaxeur ou les trémies de granulats peuvent reposer sur des pieds en acier nécessitant des supports stables. Dans le cas d'une centrale fixe ou plus lourde, cette étape impliquerait la construction d'une fondation en béton armé selon les spécifications techniques, puis son durcissement. Cependant, pour une centrale mobile type chantier comme la PAC-60, l'accent est mis sur le fait de s'assurer que la base compacte ou le châssis est uniformément supporté sur le sol sans affaissement significatif. L'ancrage peut ne pas être étendu, mais si la centrale comprend un silo à ciment vertical élevé, des boulons d'ancrage ou des vis de fondation peuvent être utilisés pour le sécuriser contre les charges de vent.

Livraison et déchargement des modules

Ensuite, amenez les composants de la centrale pour les positionner. Les centrales à béton mobiles sont souvent livrées sous forme de plusieurs modules préassemblés (par exemple, une unité de malaxage, une unité de granulats, un convoyeur et des sections de silo). Une grue mobile est généralement utilisée pour décharger et positionner ces modules. Par exemple, le jour 1 d'une installation récente peut impliquer le levage de l'unité de trémie à granulats du camion et son positionnement, suivi du levage de l'unité de malaxage sur sa structure de support. Chaque module est soigneusement descendu sur la fondation ou le châssis préparé, guidé par l'équipe pour aligner les trous de boulons et les points de connexion. Il est essentiel de décharger tous les composants principaux dès leur arrivée pour éviter les manipulations doubles et libérer rapidement les véhicules de transport. La centrale PAC-60 de Polygonmach est conçue pour ce type de déploiement rapide : ses composants (y compris le malaxeur principal de 1 m³ et le système de convoyage) sont conçus pour s'adapter au transport standard et être assemblés facilement sur site. À la fin de cette étape, les principaux éléments structurels de la centrale à béton – bacs de stockage de granulats, châssis principal avec malaxeur et silo à ciment – sont en place.

Assemblage mécanique de la centrale

Une fois que tous les modules sont en place, l'équipe d'assemblage les connecte pour former une centrale opérationnelle. Cela implique de boulonner les sections du bac à granulats (souvent une structure de trémie inférieure et supérieure), de monter l'unité de malaxage et de la fixer, et de raccorder les convoyeurs ou les monte-charges qui transfèrent les granulats au malaxeur. Pour la PAC-60 en Pologne, après l'installation du châssis principal et des bacs, l'équipe a installé des plateformes, des garde-corps et des passerelles pour permettre un accès sécurisé au malaxeur et aux bacs, puis a monté le silo à ciment et les vis sans fin. Le silo à ciment (s'il est fourni séparément) est levé verticalement et fixé à sa base – ce silo contient le ciment pour le mélange et comprend souvent un filtre à poussière et des indicateurs de niveau. Tous les raccordements mécaniques sont serrés : les trappes de déchargement des bacs, les balances de pesée des granulats, et les courroies pliantes sont déployées en position de fonctionnement. À ce stade, il est important de s'assurer que les pièces mobiles de la centrale (convoyeurs, arbres de malaxeur, vannes) sont correctement lubrifiées et qu'aucun boulon ne soit desserré. Cette étape transforme effectivement une collection de pièces en une centrale à béton prête à fonctionner. Il convient de noter que les centrales type chantier de Polygonmach sont en grande partie pré-câblées et pré-équipées en usine, ce qui réduit considérablement le temps d'assemblage sur site. Parce que ces centrales sont conçues pour des changements de site rapides, de nombreux sous-ensembles sont conçus pour être prêts à l'emploi. Après l'assemblage mécanique, une inspection visuelle complète est effectuée pour vérifier que toutes les connexions structurelles et les supports sont sécurisés.

Connexions électriques et de plomberie

Une fois la structure de la centrale assemblée, l'étape suivante consiste à raccorder tous les services publics nécessaires et les systèmes de contrôle. Les câbles d'alimentation électrique sont connectés depuis la source principale (ou un générateur) au panneau de contrôle et aux moteurs de la centrale. Un électricien qualifié doit câbler la cabine de contrôle, en s'assurant que l'unité de contrôle, les capteurs et les entraînements sont correctement connectés. Les centrales modernes comme la PAC-60 disposent de systèmes de contrôle automatisés, il est donc essentiel de connecter les cellules de charge (pour peser le ciment, les granulats, l'eau) et de relier les capteurs à l'ordinateur. Parallèlement, la plomberie est réalisée en raccordant la conduite d'alimentation en eau au réservoir ou au système de pompe de la centrale, et les conduites de dosage des adjuvants à leurs réservoirs respectifs. Les conduites d'air comprimé provenant d'un compresseur sur site sont connectées pour alimenter les vérins pneumatiques qui actionnent les trappes des bacs et les vannes. Les centrales sur site de Polygonmach comprennent généralement toutes ces conduites sous forme modulaire, ce qui facilite leur raccordement à l'aide de raccords rapides ou de brides. Pendant cette étape, l'équipe installera également tous les accessoires restants, comme les filtres à poussière sur le silo à ciment, et veillera à ce que les systèmes de sécurité (arrêts d'urgence, interrupteurs de fin de course) soient correctement câblés. Une fois l'alimentation activée, l'équipe peut mettre sous tension le système de contrôle en préparation des essais.

Tests, étalonnage et mise en service

La dernière étape consiste à tester l'équipement et à étalonner la centrale à béton pour garantir une production précise et de haute qualité. Initialement, des essais à sec sont effectués : chaque moteur (malaxeur, convoyeur, vis du silo) est brièvement mis en marche pour vérifier le sens de rotation et l'intégrité mécanique. Le fonctionnement des trappes de déchargement, des systèmes d'aération des silos et des balances est vérifié. L'étalonnage est une étape cruciale de la mise en service : les systèmes de pesée des granulats, du ciment, de l'eau et des adjuvants sont étalonnés à l'aide de poids d'essai ou de volumes connus afin que le système de contrôle mesure les ingrédients avec précision. Lors de l'installation du PAC-60 en Pologne, par exemple, des poids d'essai ont probablement été utilisés pour étalonner les cellules de charge du malaxeur de 1 m³ et les balances des bacs à granulats, garantissant que chaque lot respecte les bonnes proportions. Après étalonnage, les premiers lots d'essai de béton sont produits. Initialement, un lot « sec » peut être réalisé (sans eau) pour vérifier que les matériaux s'écoulent correctement. Ensuite, un lot humide complet est produit et la consistance (affaissement) et la qualité du béton sont vérifiées. Pendant ces lots d'essai, les techniciens ajusteront les temps de mélange, les débits et les paramètres logiciels pour respecter les spécifications souhaitées du béton. Des échantillons de béton peuvent être prélevés pour vérifier la résistance et la maniabilité si nécessaire. Ce n'est que lorsque la centrale produit constamment du béton dans les tolérances spécifiées qu'elle est considérée comme entièrement mise en service. À ce stade, les opérateurs sont formés au système de contrôle et aux procédures de fonctionnement normales. La mise en service se termine lorsque tous les contrôles de sécurité sont validés, tous les systèmes sont réglés et que la centrale est prête à démarrer la production régulière. L'ensemble de l'installation – depuis la préparation initiale du site jusqu'à la production du premier béton – est souvent achevée en quelques jours pour une centrale mobile. Ces délais de mise en service rapides ont été clairement démontrés dans le projet PAC-60 en Pologne, où la centrale sur site est passée de la livraison à la production de béton en moins d'une semaine.

Calendrier et durée typiques de l'installation

L’un des principaux avantages des centrales à béton mobiles installées directement sur site est la rapidité de leur déploiement. Contrairement aux grandes centrales stationnaires qui peuvent prendre plusieurs semaines à être installées (en raison du temps de durcissement des fondations et de l’assemblage complexe), les centrales mobiles peuvent être opérationnelles dans un délai très court. En général, une centrale mobile entièrement préparée en usine comme le modèle PAC-60 peut être installée et commencer à produire du béton en quelques jours seulement. Le calendrier exact dépend de la taille de la centrale et des conditions du site, mais à titre d'exemple, voici un calendrier typique :

Jour 0–1 : Finalisation de la préparation du site (nivellement du sol, marquage) pendant que les composants arrivent.

Jour 1: Placement des composants principaux à l’aide d’une grue (trémies d’agrégats, unité de malaxage, etc.).

Jour 2 : Assemblage restant (montage du silo, fixation des convoyeurs, passerelles) et début des raccordements aux réseaux (eau, électricité).

Jour 3 : Raccordement complet des câbles électriques et de la plomberie. Début des tests initiaux des moteurs et des systèmes de commande.

Jour 4 : Étape de calibration des balances et production d’un lot de test. Réglage fin des paramètres.

Jour 5 : Mise en service complète et production officielle du premier lot de béton.

Dans de nombreux cas, l’installation mécanique principale (étapes 3 et 4 ci-dessus) peut être réalisée en 1 à 2 jours, et les tests ainsi que la mise en service (étapes 5 et 6) prennent également 1 à 2 jours. La conception modulaire de Polygonmach vise à minimiser le temps d’assemblage – puisque les centrales de type chantier sont livrées en modules pré-alignés, les besoins de fabrication sur site sont réduits. Il n’est pas rare qu’une centrale à béton mobile passe de sa livraison à son exploitation en seulement 3 à 5 jours. En effet, les sources de l’industrie indiquent que certaines centrales préfabriquées peuvent être installées et prêtes à produire en seulement 3 à 8 jours. Cette rapidité d’installation est particulièrement précieuse pour les projets de construction accélérés ou dans des zones reculées d’Europe où les saisons de construction sont limitées par la météo. En réduisant le temps d’installation, les centrales mobiles sur site permettent aux entrepreneurs de commencer plus rapidement les opérations de coulage, ce qui maintient les projets dans les délais.

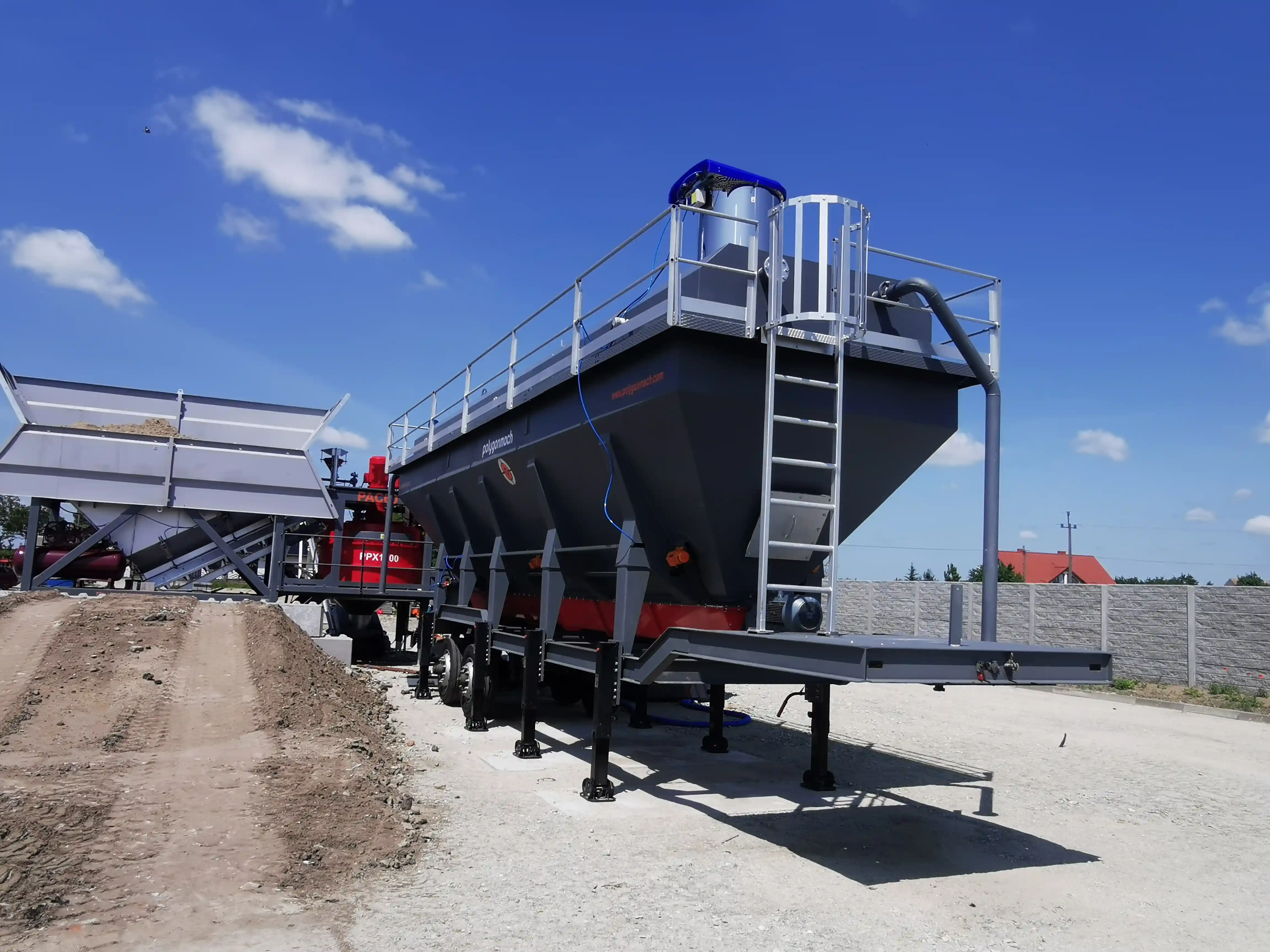

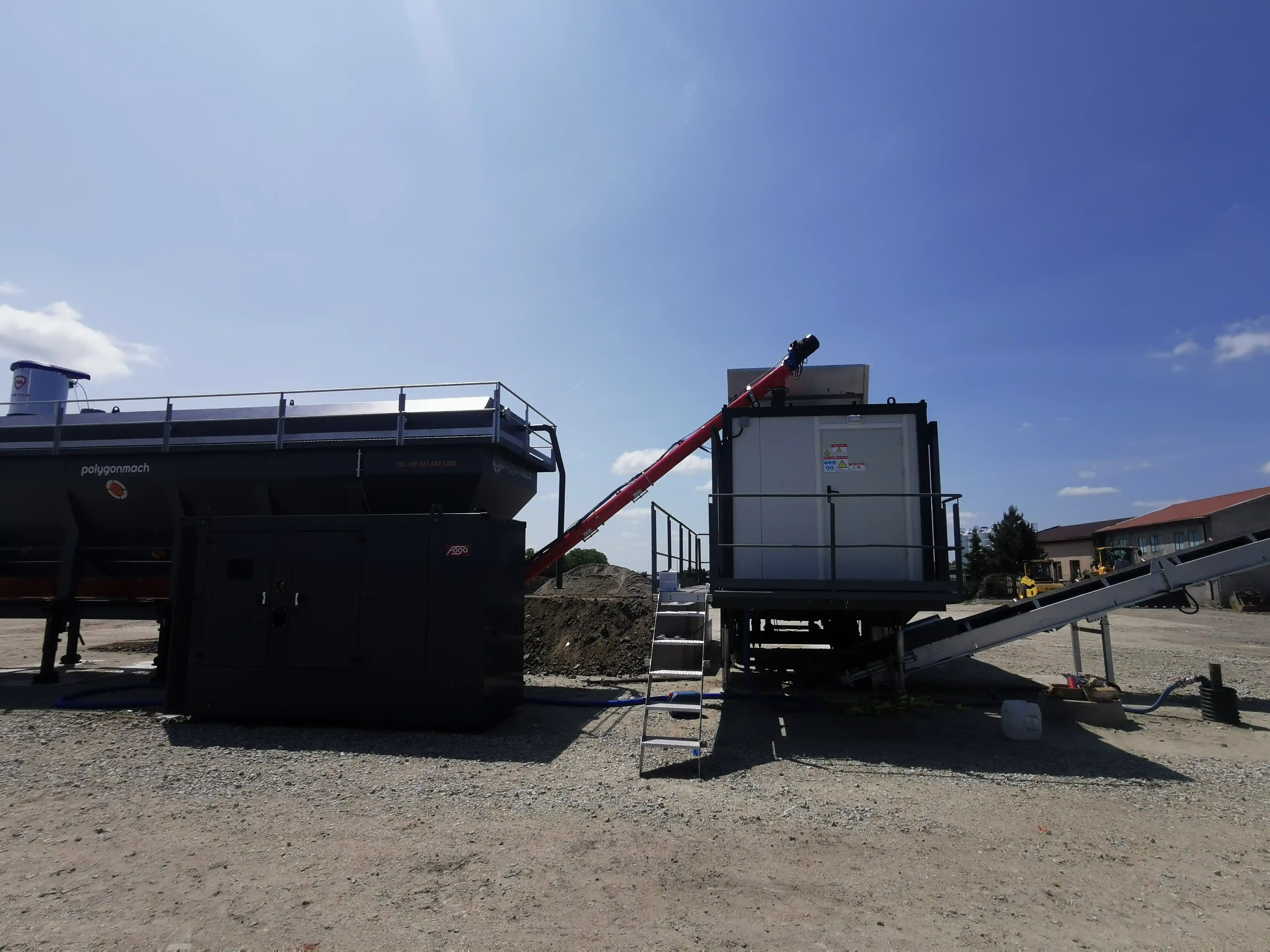

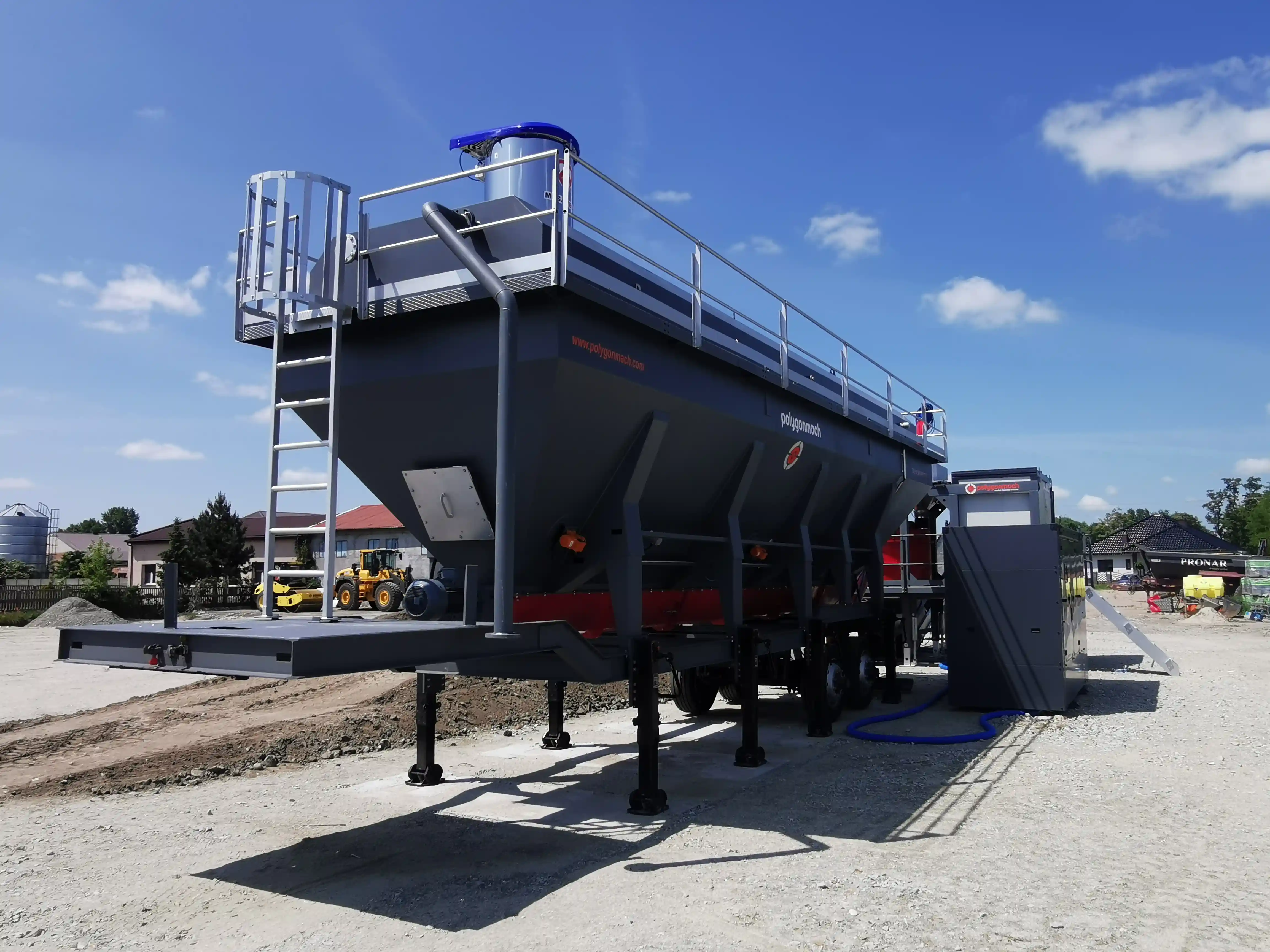

Étude de cas : Centrale à béton sur site PAC-60 en Pologne

Pour illustrer les étapes et considérations mentionnées ci-dessus, examinons une application concrète sur le terrain d’une centrale mobile sur site : l’installation récente d’une centrale PAC-60 de Polygonmach en Pologne. La PAC-60 est une centrale mobile capable de produire 60 m³/h, qui a été déployée pour fournir du béton à un projet de construction en Pologne (Europe). Ce cas montre comment une mise en œuvre bien planifiée d’une centrale sur site peut bénéficier au projet :

Vitesse de déploiement :

La PAC-60 a été livrée sur le chantier en Pologne et installée en seulement quelques jours, en suivant le processus étape par étape décrit précédemment. Grâce à sa conception de type chantier, qui permet une installation facile sans démontage et remontage long, la centrale a été rapidement opérationnelle. Les centrales de type chantier de Polygonmach sont conçues pour permettre un “changement d’emplacement très rapide” – une fois installées, elles n’ont pas besoin d’être entièrement démontées pour être déplacées. En Pologne, cela signifiait que la centrale pouvait être montée puis relocalisée avec un temps d’arrêt minimal, ce qui est un avantage considérable pour un projet avec un planning serré.

Besoins en infrastructure minimale :

L’emplacement choisi sur le site du projet disposait d’un terrain de gravier plat préparé à l’avance. Les unités modulaires de la PAC-60 (module de trémie à agrégats, module de malaxeur et silo à ciment de 50 tonnes intégré) étaient suffisamment compactes pour être facilement transportées et adaptées à l’espace confiné du site. Une petite grue a suffi pour ériger le silo et placer l’unité de malaxage. Tous les composants de cette centrale, y compris le convoyeur et le silo, ont été conçus pour entrer dans un conteneur standard unique pour simplifier la logistique. L’équipe d’installation a connecté la centrale à un générateur sur site pour l’alimentation en électricité, et un réservoir d’eau mobile a été placé à côté de la centrale, comme cela se fait souvent sur les chantiers européens éloignés sans réseau fixe.

Efficacité opérationnelle :

Une fois mise en service, la PAC-60 a fourni du béton frais exactement là où il était nécessaire – éliminant ainsi les délais de transport et les contraintes de planification liés à l’acheminement de béton depuis une centrale distante. Pour le projet en Pologne, cette production sur site a permis d’effectuer les coulages à la demande, même à très court terme, ce qui a amélioré la productivité. La capacité de 60 m³/h de la centrale suffisait à répondre aux besoins quotidiens du chantier (adaptée à une construction de taille moyenne comme un petit pont ou un ensemble de bâtiments). La qualité du béton était contrôlée avec précision sur site ; des ajustements de la formule pouvaient être effectués immédiatement via le panneau de commande du PAC-60 pour s’adapter aux conditions météorologiques ou aux changements de spécifications. Ce niveau de contrôle et de flexibilité est un avantage majeur d’avoir une centrale sur le chantier.

Points clés à retenir :

L’installation de la PAC-60 en Pologne met en lumière plusieurs éléments importants : (1) Mise en place rapide – toute la centrale a été prête à fonctionner en environ une semaine de travail, ce qui montre que les centrales sur site permettent un gain de temps significatif par rapport à une centrale stationnaire traditionnelle. (2) Mobilité – bien qu’elle soit restée sur ce site pendant toute la durée du projet, sa conception permet à l’entrepreneur de la remorquer vers un autre chantier, illustrant sa vraie réutilisabilité. (3) Adaptabilité sur le terrain – la centrale sur site a géré les conditions locales de la Pologne (notamment le respect des normes européennes en matière de bruit et de poussière) grâce à des équipements tels que les convoyeurs fermés et les filtres à haute efficacité sur le silo, assurant que l’installation respecte les réglementations locales. En définitive, le succès de la PAC-60 sur ce projet européen montre pourquoi de plus en plus d’entrepreneurs choisissent les centrales mobiles sur site : elles combinent les capacités techniques des grandes centrales avec l’agilité nécessaire dans le secteur de la construction moderne.

Comparaison : Centrales mobiles vs centrales stationnaires vs centrales compactes vs centrales sur site

Les centrales à béton existent sous différentes formes afin de répondre aux besoins variés des projets de construction. Les quatre catégories les plus courantes sont les centrales mobiles, les centrales stationnaires, les centrales compactes et les centrales sur site (de type mobile pour chantier). Chaque type présente des différences en termes de mobilité, de temps d’installation, de capacité de production, d’exigences en matière d’espace et de cas d’utilisation idéaux. Le tableau comparatif ci-dessous met en évidence ces différences :

Aspect	Centrale à béton mobile	Centrale à béton stationnaire	Centrale à béton compacte	Centrale à béton sur site de type mobile pour chantier
Mobilité	Très mobile – conçue pour être transportée fréquemment entre plusieurs sites (généralement sous forme d’unités remorquables ou modulaires). Peut être déplacée à l’aide d’un tracteur ou d’un camion ; idéale pour les projets qui changent régulièrement de localisation.	Non mobile – installation fixe à un emplacement unique pour une utilisation à long terme. Le démontage et le déplacement sont difficiles et rarement effectués avant la fin complète du projet.	Semi-mobile – la conception modulaire et en conteneurs permet une relocalisation, mais pas aussi rapidement que les centrales mobiles classiques. Plus facile à transporter et à réassembler que les centrales stationnaires de grande taille.	Ultra mobile – spécialement conçue pour une utilisation directement sur chantier avec un démontage minimal. Souvent remorquable en une seule unité ou en quelques modules. Optimisée pour des déplacements très rapides entre différents sites, encore plus rapidement que les centrales mobiles classiques.
Durée d’installation	Durée d’installation courte (souvent de 1 à 3 jours pour les modèles de capacité moyenne). Nécessite peu de travaux de fondation, l’installation est donc rapide.	Durée d’installation longue (plusieurs semaines). Nécessite des travaux de génie civil importants (fondations en béton) et l’assemblage de composants de grande taille, ainsi que davantage d’autorisations administratives.	Durée d’installation modérée. Les centrales compactes comportent moins de modules et sont souvent pré-câblées, ce qui permet une installation en quelques jours à une semaine. Certaines fondations ou dalles sont nécessaires, mais elles sont plus simples que celles des grandes centrales stationnaires.	Durée d’installation très courte (quelques heures à quelques jours). Conçue pour un assemblage rapide de type « plug-and-play » avec peu de fondations nécessaires. Une fois installée, elle reste prête à être déplacée sans démontage complet, ce qui réduit considérablement les temps d’arrêt liés à la relocalisation.
Plage de capacité	Capacité moyenne à élevée selon le modèle. Les productions courantes varient généralement entre environ 30 et 120 mètres cubes par heure. Par exemple, des modèles mobiles comme le PMC60 produisent 60 m³/h, et certaines unités mobiles plus grandes peuvent atteindre plus de 100 m³/h.	Capacité la plus élevée. Les centrales stationnaires peuvent être très grandes (de 60 à plus de 300 m³/h). Elles sont choisies pour les projets nécessitant des volumes massifs de béton en continu (par exemple 120 m³/h ou plus par centrale).	Capacité moyenne. Typiquement autour de 30 à 100 m³/h. Les centrales compactes de 60 m³/h (par exemple PCC60) offrent un rendement modéré adapté aux projets de taille moyenne. Les unités compactes sacrifient une partie de la capacité de production au profit d’un encombrement réduit.	Capacité petite à moyenne. Souvent dans la plage de 30 à 60 m³/h (modèles PAC-30, PAC-45, PAC-60). Le modèle PAC-60 offre environ 60 m³/h. Ces centrales sont conçues pour des opérations de moindre envergure ou une production de béton complémentaire directement sur le chantier, plutôt que pour alimenter à elles seules de très grands projets d’infrastructure.
Exigences en matière d’espace	Nécessite un espace modéré. Inclut une zone de stockage des granulats, un ou plusieurs remorques d’équipements, et un espace de manœuvre pour les camions. En général, elle ne nécessite pas une empreinte aussi grande qu’une centrale stationnaire, mais requiert tout de même de la place pour les rampes, les convoyeurs et le stockage des matériaux.	Nécessite l’empreinte au sol la plus importante. Plusieurs silos de grande hauteur, de grandes trémies de stockage de granulats et des zones de stockage de matériaux étendues sont typiques. Nécessite également de l’espace pour les infrastructures de maintenance. Peu adaptée aux sites urbains restreints.	Nécessite une empreinte relativement faible. Les centrales compactes sont conçues pour des sites contraints – elles regroupent les composants dans une disposition optimisée. Le stockage des granulats est souvent intégré ou limité, ce qui leur permet de s’implanter dans des espaces urbains ou réduits où l’espace est précieux.	Nécessite un espace minimal. Les centrales sur site ont généralement un profil bas et intègrent efficacement leurs composants (par exemple, trémies combinées) pour fonctionner dans des chantiers restreints. Leur hauteur est souvent inférieure (environ 4,5 m pour le modèle PAC-60), ce qui permet leur installation dans des endroits soumis à des restrictions de hauteur. Idéales lorsque l’espace est limité mais qu’une production sur site est nécessaire.
Cas d’utilisation idéaux	Idéales pour les projets étendus ou multi-sites de courte durée : par exemple, les segments de construction routière, les fondations d’éoliennes ou les travaux temporaires comme les réparations. Également utilisées lorsqu’une centrale dédiée par projet permet de gagner du temps de transport (ponts, petits ensembles résidentiels). La flexibilité et le redéploiement rapide sont des avantages clés.	Adaptées aux projets de grande envergure et de longue durée ou aux activités permanentes de production de béton prêt à l’emploi : par exemple, les mégaprojets d’infrastructure, la production commerciale de béton pour une région, les barrages, les grands chantiers nécessitant un volume continu élevé. Utilisées également comme centrales de production centrale alimentant les camions toupies dans les zones urbaines.	Adaptées aux projets de taille moyenne et aux constructions urbaines où l’espace est restreint mais où un volume de béton décent est requis : par exemple, les projets en centre-ville, les projets commerciaux de taille moyenne ou comme centrale sur site pour des projets situés à 50–100 km de la centrale la plus proche. Les centrales compactes offrent un bon équilibre entre capacité et encombrement, souvent utilisées en Europe pour les chantiers en zone urbaine.	Adaptées aux projets situés dans des zones reculées ou rurales et aux chantiers nécessitant du béton immédiatement sur place avec une installation très rapide : par exemple, les sites d’éoliennes isolés, les projets routiers en montagne ou les projets avec des délais de mobilisation très courts. Elles sont également idéales lorsque des contraintes légales ou logistiques rendent l’installation d’une centrale permanente peu pratique – la centrale de type chantier peut être installée rapidement et même rester entièrement assemblée pour être déplacée vers le prochain site, comme cela a été fait avec la PAC-60 en Pologne.
