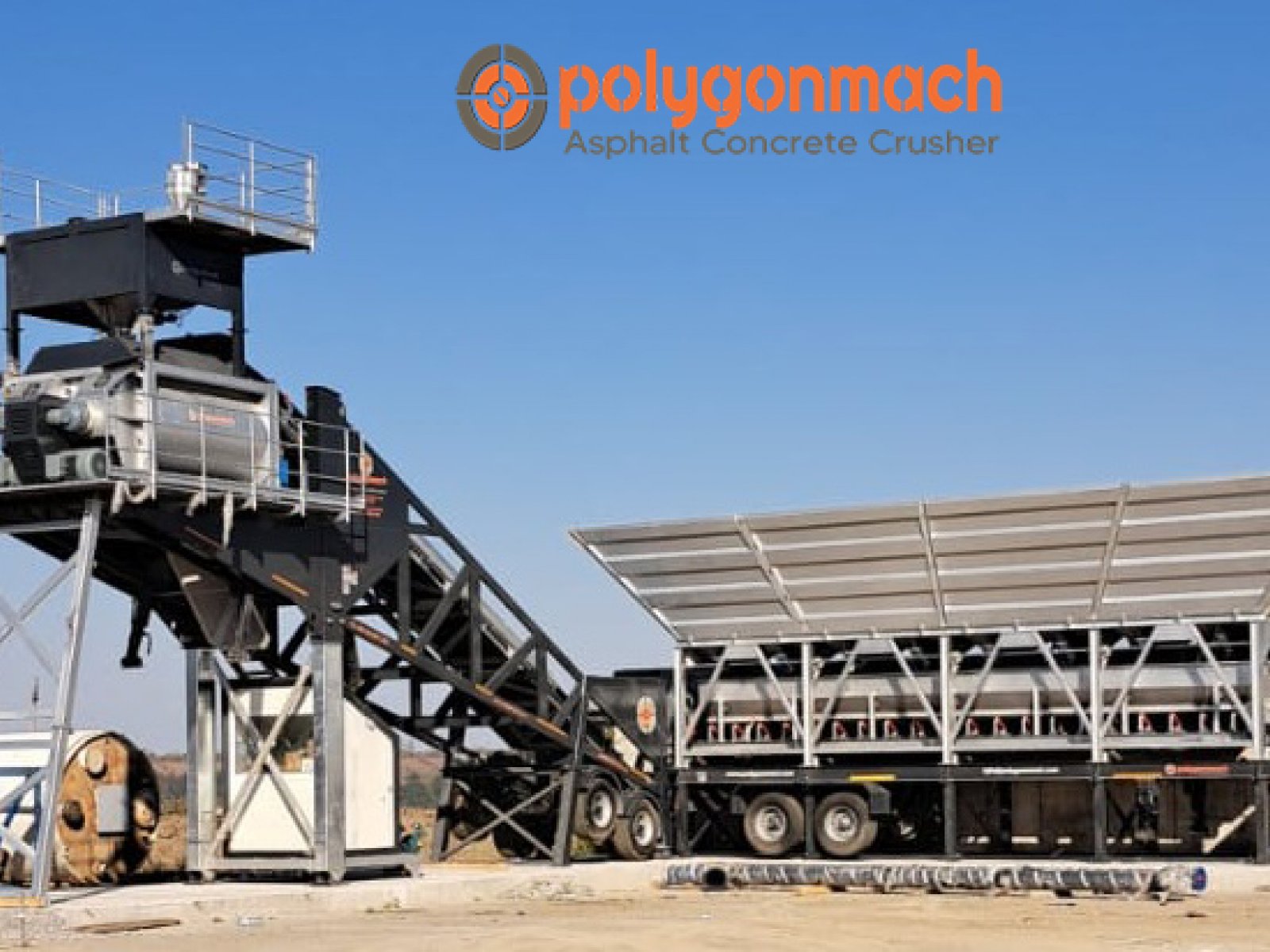

120m2/h mobile concrete plant commisoned in Eastern Europe

Doğu Avrupa\'da 120m2/saat kapasiteli mobil beton santrali devreye alındı.

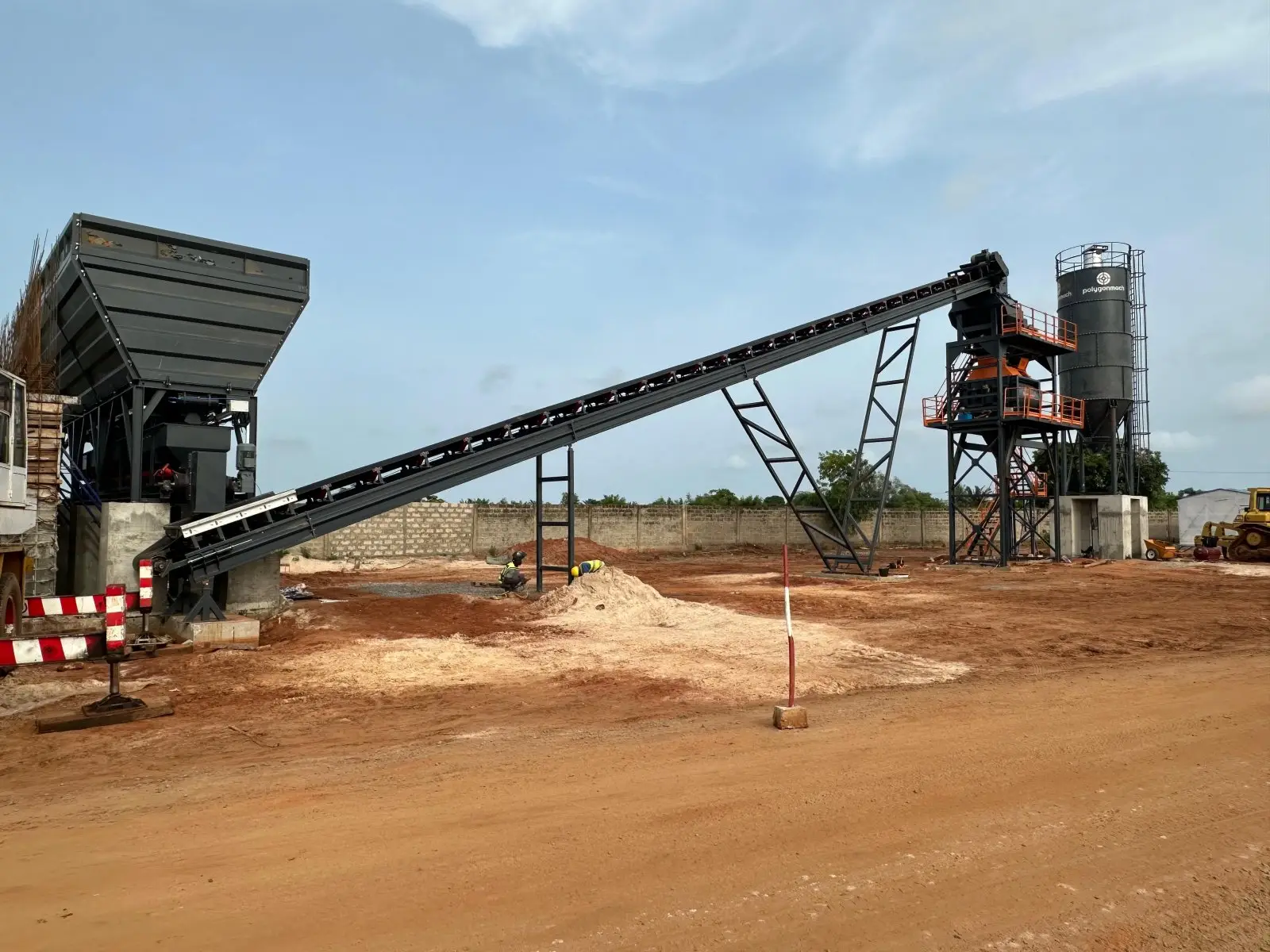

100m3 stationary plant put into service in BENIN

Beninde 100m3/saat sabit beton santrali BENIN

Tasarım, Çizim,Planlama ve Modelleme

Polygonmach, 15 yıllık tecrübesiyle bilimsel temelde tasarım, planlama, hesaplama hazırlar.

Yüksek Kalitede İmalat Hizmetleri

Polygonmach, deneyimli ve profesyonel iş gücü ile ürünlerini kaliteli malzemeler kullanarak üretmekte ve ürünlerini zamanında teslim etmektedir.

İhtiyaçlarınıza Özel Uygulama Çözümler

Polygonmach, projeleri gerçek hayata geçirmek için uzun süredir site deneyimine sahiptir.

Firmamızda Müşteri Memnuniyeti

Polygonmach, ürünlerini belirli bir zaman çizelgesi içinde kurar ve devreye alır, teslim eder ve müşterilere onu nasıl kullanacaklarını eğitir.

Asphalt Equipment Manufacturers


ÜRÜNLERİMİZ

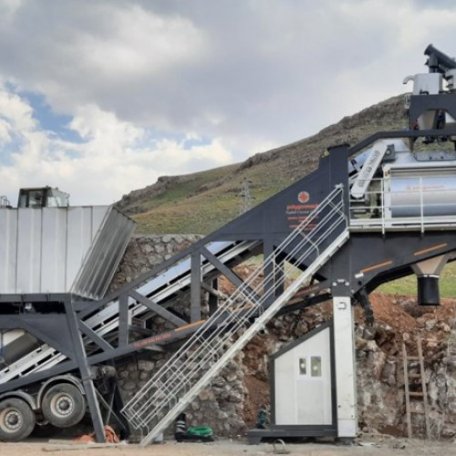

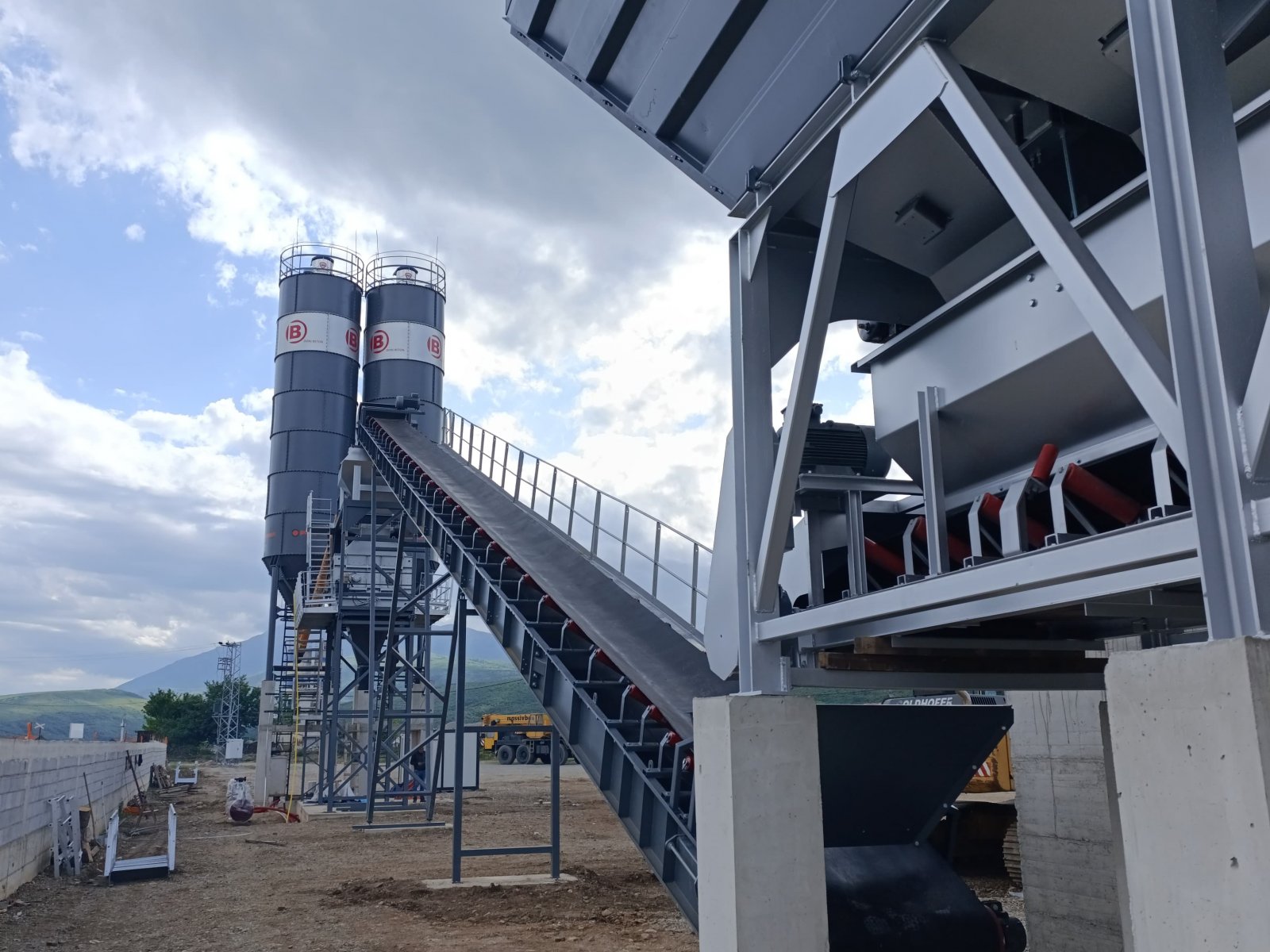

Sabit Beton Santralleri

Sabit Beton Santralleri

Uzun vadeli lokasyonlu projeler için sabit santraller tercih edilmektedir. Polygonmach, kısa sürede yüksek hacimli beton üreten bu tür tesisleri müşterilerine sunmakta ve hizmet vermektedir.

İNCELE

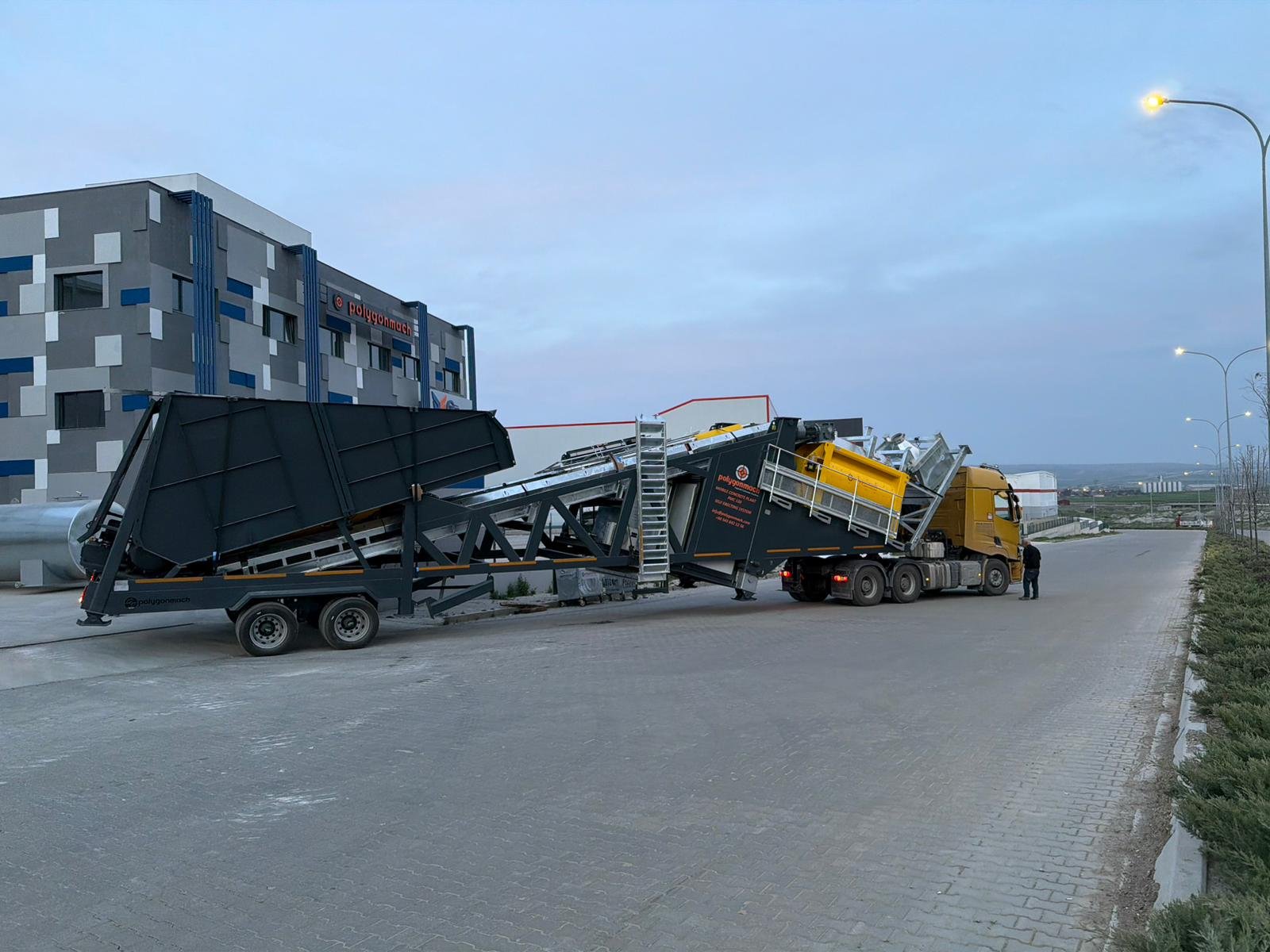

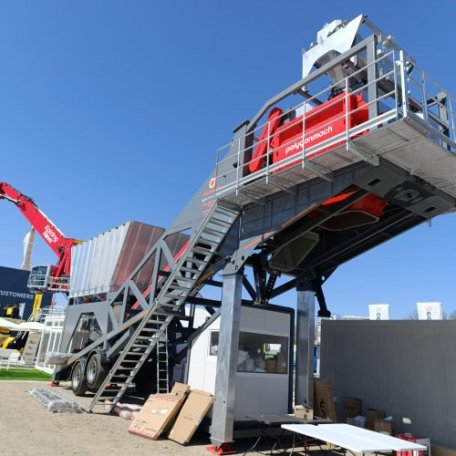

Mobil Taşınabilir Beton Santrali

Mobil Taşınabilir Beton Santrali

Mobil beton mikserlerinden oluşan mobil santraller, mobil olacak şekilde tasarlanmıştır ve bu sayede maksimum hareket kabiliyeti ve hızlı kurulum için tekerlekli çekilebilir şasi üzerine kurulur.

İNCELE
Sabit Kırma Eleme Tesisleri

Sabit Kırma Eleme Tesisleri

Polygonmach kırma eleme ekipmanlarını müşteri ihtiyaç ve tercihlerine göre farklı konfigürasyon ve kapasite değerleri ile tasarlamakta ve üretmekte, kurulumunu yapmaktadır.

İNCELE
Mobil Kırma, Eleme ve Yıkama Tesisleri

Mobil Kırma, Eleme ve Yıkama Tesisleri

Polygonmach Mobil Kırma Tesisi: Bunun yanında hakkında daha çok bilgi sahibi olunması gerekmektedir.

İNCELE

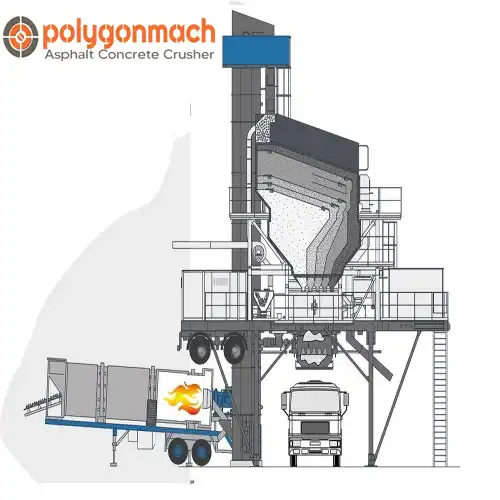

Sabit Batch Tipi Sıcak Karışım Asfalt Plentleri

Sabit Batch Tipi Sıcak Karışım Asfalt Plentleri

Polygonmach kapasitelerde mobil veya sabit asfalt plenti üretebilmektedir. Deneyimli kadromuzla yüksek kalitede asfalt plenti üretilmektedir.

İNCELE
Mobil Sıcak Karışım Batch Tipi Asfalt Plentleri

Mobil Sıcak Karışım Batch Tipi Asfalt Plentleri

Polygonmach kapasitelerde mobil veya sabit asfalt plentleri üretebilmektedir. Deneyimli kadrosu ile yüksek kaliteli asfalt plenti üretilmektedir.

İNCELE

SIKÇA SORULAN SORULAR


BİZE ULAŞIN

Güvenlik Kodu : nq14k


HABERLER

Çimento Satış Terminalleri: Yapısı, Ekipmanları, Lojistik Süreçleri ve Polygonmach’ın Rolü

Çimento Satış Terminalleri: Yapısı, Ekipmanları, Lojistik Süreçleri ve Polygonmach’ın Rolü

Çimento satış terminalleri, dökme çimentonun depolanması ve dağıtımı için özel olarak tasarlanmış tesislerdir. Bu terminaller, üretim tesislerinden gelen çimentonun son kullanıcılara veya bölgesel pazarlara gönderilmeden önce geçici olarak depolandığı ara depolar olarak hizmet verir. Genellikle limanlara, demiryolu merkezlerine veya ana karayollarına yakın stratejik konumlarda yer alırlar. Bu sayede çimentonun gemi, tren veya kamyonla verimli şekilde taşınması sağlanır. Bölgesel tedarik merkezleri olarak hareket eden çimento terminalleri, inşaat sahalarına ve beton santrallerine güvenilir ve zamanında çimento tedarik edilmesini sağlar; bu da taşıma mesafelerini ve maliyetlerini azaltır. Bu terminaller, gelen çimentonun hızlı şekilde boşaltılmasını, güvenli şekilde depolanmasını ve kalite korunarak sevk edilmesini sağlayan büyük kapasiteli silolar ve taşıma ekipmanlarından oluşan bir ağ içerir.

Çimento Satış Terminallerinin Yapısal ve Ekipman Bileşenleri

Çimento terminalleri, toz halindeki çimentonun yüksek hacimli taşınmasına uygun ağır hizmet tipi yapılar ve mekanik sistemlerin birleşimi ile tasarlanmıştır. Temel bileşenler şunlardır: büyük depolama siloları, çimentonun taşınması için kullanılan (mekanik veya pnömatik) malzeme konveyörleri, çimentonun çeşitli taşıma araçlarına aktarılması veya bu araçlardan alınması için dökme yükleme/boşaltma sistemleri, envanter kontrolü ve ticari hassasiyet için tartım sistemleri ile otomasyon ve güvenlik izleme için merkezi kontrol üniteleri. Bu bileşenlerin her biri, çimentonun etkin bir şekilde alınmasını, depolanmasını ve sevk edilmesini sağlarken, ürün bütünlüğünün korunmasına ve toz ile kayıpların en aza indirilmesine katkıda bulunur. Aşağıda, her bir temel bileşen ve çimento satış terminalindeki işlevi detaylandırılmıştır.

Depolama Siloları

Silolar, her çimento terminalinin merkezinde yer alır ve dökme çimentonun güvenli, kuru şekilde depolanmasını sağlar. Çoğu terminalde, her biri yüzlerce ila binlerce ton çimento kapasitesine sahip çelik veya betondan yapılmış yüksek dikey silolar kullanılır. Yükseklik veya alan sınırlaması olan durumlarda, terminaller birden fazla kısa silo veya istenen kapasiteyi sağlamak amacıyla büyük modüler yatay (dikdörtgen) silolar kullanabilir. Siloların yapısal olarak sağlam ve hava koşullarına dayanıklı olması gerekir; böylece çimento, nem girişi ve kirlenmeye karşı korunur. Pek çok modern çimento silosu, prefabrike panellerden monte edilen cıvatalı çelik yapılardır. Bu sayede sahaya taşınmaları ve kurulmaları nispeten hızlıdır. Bu cıvatalı kit tasarımı sadece kurulum kolaylığı sağlamakla kalmaz, aynı zamanda silo gerektiğinde sökülüp başka yere taşınabilir; bu da terminal işletmecilerine esneklik kazandırır. Diğer durumlarda, özellikle çok büyük kapasite ihtiyaçlarında, beton silolar veya hatta kubbe şeklinde depolama yapıları kullanılabilir. Bu yapılar dayanıklı, düşük bakım gerektiren depolama sağlar ve bazen sismik bölgeler veya zayıf zemin koşulları için daha uygun olabilir.

Siloların iç kısmındaki tasarım özellikleri, depolanan çimentonun kalitesinin ve akışının korunmasına yardımcı olur. Örneğin, silolar genellikle hava yastıkları veya silonun tabanında ya da duvarlarında yer alan nozullar aracılığıyla hava enjekte eden havalandırma sistemleri ile donatılmıştır. Bu, çimentonun sıkışmasını önler ve çıkarma sırasında çimentonun sürekli akmasını sağlar. Büyük terminallerde, bir silonun birden fazla bölmeye ayrılması veya farklı çimento türlerinin depolanması için birden fazla silonun kullanılması gibi çözümler, farklı ürünlerin daha esnek dağıtımını mümkün kılar. Her silonun üst kısmında, dolum işlemleri sırasında yer değiştiren çimento tozunu yakalayan ve çevreye yayılmasını önleyen toz filtreleme sistemi veya toz toplayıcı bulunur. Silolar ayrıca, envanteri izlemek için seviye göstergeleri, pnömatik dolum sırasında aşırı basınca karşı koruma sağlayan basınç tahliye valfleri ve bazen çimentonun optimum koşullarda kalmasını sağlamak için sıcaklık sensörleri veya nem dedektörleri gibi güvenlik ve izleme ekipmanlarını da içerir. Genel olarak, çimento terminalindeki depolama siloları, çimentonun güvenli, kuru ve ihtiyaç halinde boşaltılmaya hazır şekilde depolanmasını sağlayan yüksek kapasiteli, mühendislik harikası kaplardır.

Konveyörler ve Malzeme Taşıma Sistemleri

Çimentoyu terminale almak, terminalden çıkarmak ve terminal içinde taşımak için çeşitli taşıma sistemleri kullanılır. Bunlar arasında, vidalı konveyörler ve kovalı elevatörler gibi mekanik konveyörler ile pnömatik taşıma hatları yer alır; bunlar terminalin yerleşim planına ve kapasite ihtiyaçlarına göre seçilir. Gemi veya mavnalarla çimento teslimi yapılan kıyıdaki terminallerde, boşaltma genellikle gemiden çimentoyu boru hatlarına vakumla veya basınçla taşıyan pnömatik gemi boşaltıcılarla yapılır. Örneğin, bir terminal, rıhtımdaki bir boşaltıcıdan doğrudan depolama silosuna çimento taşımak için uzun bir pnömatik boru hattı kullanabilir – bir örnekte, bir mavna boşaltım noktasından kıyıdaki siloya çimento taşımak için 750 feet uzunluğunda bir pnömatik taşıma borusu kullanılmıştır. Pnömatik konveyörler, çimentoyu mesafe boyunca taşımada etkilidir ve rotada esneklik sağlar (örneğin, bir rıhtımdan iç bölgede bulunan bir silo grubuna kadar), ayrıca malzemeyi kapalı tutarak toz oluşumunu en aza indirir.

Terminal içinde ve daha kısa dikey veya eğimli taşımalarda, mekanik taşıma yaygındır. Kovalı elevatör (diğer adıyla çimento elevatörü), örneğin bir çukurdan veya alım hunisinden siloların tepesine çimento kaldırmak için sıkça kullanılır. Kovalı elevatörler, alt kısımdan çimento alan ve yukarıya doğru taşıyan, kovalarla donatılmış sonsuz bir bant veya zincirden oluşur. Ekipmanlar veya silolar arasında çimentonun yatay hareketi ise genellikle hava kaydırmalı konveyörlerle (diğer adıyla akışkanlaştırılmış oluklar veya hava yerçekimi konveyörleri) sağlanır. Bunlar, tabanında gözenekli bir membran bulunan sığ, eğimli oluklardır; alt kısımdan hava üflenerek çimentonun üzerindeki tabaka akışkanlaştırılır ve hafif eğimle sıvı gibi aşağı doğru akması sağlanır. Hava kaydırmalı konveyörler, yerçekimi ile nazik ve enerji verimli çimento taşıması sağlar ve genellikle silo çıkışlarının altına veya silolarla yükleme olukları arasına yerleştirilir. Alternatif olarak, helezon konveyörler (burgulu vidalar), özellikle silonun yükseltilmemiş olduğu durumlarda çimentonun kontrollü şekilde beslenmesinde kullanılır. Düşük konumlu silolara sahip terminaller, çimentoyu çıkarmak ve yükleme ekipmanına beslemek için helezon konveyörlere güvenebilir. Helezon konveyörler, yönlendirme açısından esneklik sağlar ve malzeme akışının dozajlanmasına olanak tanır; ancak hava kaydırmalı sistemlere kıyasla daha fazla mekanik bileşen ve bakım gerektirir. Bazı terminal tasarımlarında, akışı optimize etmek amacıyla akışkanlaştırılmış (yerçekimi) kanallar ve helezon konveyörlerin birleşimi kullanılır – örneğin, kısa hava kaydırmalı kanallar çimentoyu yerçekimiyle bir toplama noktasına yönlendirir, buradan da bir helezon konveyör çimentoyu yükleme oluğuna taşır.

Dökme Yükleme ve Boşaltma Sistemleri

Dökme yükleme/boşaltma sistemleri, çimentonun terminal ile taşıma araçları arasında fiziksel olarak aktarılmasını sağlayan ekipmanları ifade eder – bu araçlar kamyonlar, vagonlar veya gemiler olabilir.

Boşaltma sistemleri, gelen çimento sevkiyatlarını karşılamak için kullanılır. Eğer çimento dökme tanker kamyonlar veya demiryolu hunili vagonlarla geliyorsa, bu araçlar genellikle pnömatik olarak boşaltım yapar: tanklarını basınçlandırır ve hortumla çimentoyu terminalin silo dolum hattına üflerler. Terminalin boşaltma bağlantısı, silonun tepesine giden bir sızdırmaz boru hattı (dolum borusu), yer değişen havayı tahliye eden bir filtre ve akışı kontrol eden bir valf sisteminden oluşur. Bu yöntemle dökme kamyonlar hızlı şekilde boşaltım yapabilir; terminallerde genellikle bir veya daha fazla kamyonun aynı anda bağlantı kurarak boşaltım yapabileceği özel boşaltma bölmeleri bulunur.

Çimentonun basınçlı olmayan demiryolu vagonlarıyla geldiği durumlarda, mekanik konveyörlü bir çukur kullanılabilir: vagonlar yerçekimiyle çimentoyu bir alım hunisine boşaltır, buradan da vidalı konveyör veya kovalı elevatörle silolara aktarılır. Çimentonun gemiyle alındığı deniz terminallerinde, özel gemi boşaltıcılar kullanılır – bunlar, büyük vakumlu pnömatik boşaltıcılar veya helezon tipi mekanik sistemler olabilir. Bu sistemler gemi ambarlarına uzanarak çimentoyu çıkarır ve kıyı tesisine taşır. Örneğin, modern ve yüksek kapasiteli bir terminal, bir helezon tipi gemi boşaltıcı kullanarak çimentoyu silolara taşıyan bir konveyör hattına aktarabilir ve bu sayede saatte yüzlerce tonluk boşaltma kapasitesine ulaşabilir. Bu tür sistemler, deniz boşaltımı sırasında dökülme ve emisyon oluşmasını önlemek amacıyla tozsuz, kapalı taşıma için tasarlanmıştır.

Gidiş yönünde, yükleme sistemleri çimentoyu sevkiyat için taşıma araçlarına doldurur. En yaygın yöntem, dökme yol tankerlerine (dökme çimento kamyonlarına) yüklemedir. Terminaller genellikle, her biri bir silo veya dengeleme bunkeri altında konumlandırılmış, birden fazla kamyon yükleme şeridine sahiptir. Tipik bir kamyon yükleme istasyonu şu bileşenlerden oluşur: tankerin üst kapağına inen bir yükleme borusu veya teleskopik oluk, çimento akışını kontrol eden bir silo çıkış valfi veya besleyici, ve yükleme sırasında kaçabilecek tozları yakalayan bir toz toplama ünitesi. Yükleme boruları genellikle, tozu içeride tutan dış kılıf ve çimentoyu ileten iç boru ile donatılmıştır. Bu yapı sayesinde hızlı ve düşük emisyonlu yükleme mümkündür. Gelişmiş sistemlerde, yükleme borusunun tanker kapağıyla otomatik hizalanmasını sağlayan konumlandırıcılar ve tanker dolduğunda akışı durduran sensörler bulunabilir. Kamyonun altında genellikle bir kamyon kantarı (weighbridge) veya yük hücreleri yer alır; böylece yükleme sırasında çimentonun tam miktarı hesaplanır. Bu, her kamyonun doğru ağırlıkla yüklenmesini ve yasal sınırların aşılmamasını sağlar. İyi tasarlanmış bir terminal, tam dolu bir tankeri (örneğin 20–30 ton) birkaç dakika içinde yükleyerek dağıtım talebine hızlıca yanıt verebilir.

Raylı taşıma yapılan terminallerde de benzer yükleme olukları kullanılır: sabit veya hareketli oluklar vagon haznelerine çimento boşaltır ve yük miktarı, kantarlarla veya tartım sistemleriyle ölçülür.

Tartım ve Dozajlama Sistemleri

Çimento ağırlıkla satıldığından, tartım sistemleri hem envanter yönetimi hem de ticari işlemler için satış terminallerinde vazgeçilmezdir.

Birincil tartım ekipmanı, kamyon yüklemesi sırasında kullanılan kantardır. Kamyonlar genellikle tesise geldiklerinde boş olarak (dar ağırlık) tartılır, ardından dolduktan sonra tekrar tartılır; bu iki değer arasındaki fark, yüklenen çimento miktarını verir. Birçok modern terminalde tartım süreci doğrudan yükleme şeridiyle entegredir – örneğin, yükleme şeridi zemin altı bir kantara sahip olabilir; bu sayede kamyonun ayrı bir kantar noktasına gitmesine gerek kalmadan tartım yapılır. Yükleme kontrol sistemi kantarla bağlantılıdır ve önceden ayarlanmış miktarda çimentoyu boşaltır, hedef ağırlığa ulaşıldığında silo çıkış valfini otomatik olarak kapatır.

Kantar dışında, bazı ekipmanlarda statik veya dinamik tartım sistemleri bulunabilir: örneğin, bir silonun altına yerleştirilmiş yük hücreleri sayesinde envanter sürekli olarak izlenebilir; ya da döner valfli bir besleyici, geçirilen malzemeyi toplamak için entegre kütle akış ölçer içerebilir.

Raylı yüklemelerde ise, yükleme sırasında ray vagonu kantar üzerindeyse hedef ağırlığa kadar doldurularak veya önceden tartılmış partilerle yükleme yapılabilir. Ambalajlama işlemlerinde, torbalama terazileri her torbanın doğru ağırlıkta doldurulmasını sağlar (bunu bir tartım hunisi veya yük hücreli valfli dolum makinesiyle yapar). Terminaldeki tüm tartım cihazları genellikle kalibre edilmiş ve sertifikalıdır, çünkü doğrudan faturalandırma sürecini etkiler.

Ayrıca, tartım verileri genellikle terminalin kontrol sistemi ve veritabanına aktarılır, bu sayede gelen/giden miktarların kaydı tutulur. Yüksek hacimli terminallerde, otomatik tanımlama sistemleri (örneğin kamyonlarda RFID etiketleri) ve programlanabilir lojik kontrolörler (PLC) kullanılır; böylece tartım kayıtları belirli sevkiyatlarla eşleştirilir, sürücüler için fişler basılır ve envanter gerçek zamanlı güncellenir. Özetle, tartım sistemleri terminaldeki çimento hareketinin nicel kontrolünü sağlar, müşterilerin sipariş ettikleri miktarı almalarını ve tesisin tüm ürün hacmini izleyebilmesini garanti eder.

Kontrol ve Otomasyon Üniteleri

Modern çimento satış terminalleri, yüksek miktardaki malzeme akışını güvenli ve verimli şekilde yönetmek için yüksek düzeyde otomasyona sahiptir.

Merkezi kontrol ünitesi (genellikle PLC tabanlı bir sistem ve bir insan-makine arayüzü yazılımı içerir), terminal genelindeki konveyörler, valfler, kapaklar ve diğer ekipmanların koordineli çalışmasını sağlar. Operatörler, bir kontrol odasından bilgisayar ekranları aracılığıyla silo seviyelerini izleyebilir, konveyörleri başlatabilir veya durdurabilir, yükleme oluklarını açıp kapatabilir ve yükleme/boşaltma süreçlerini süpervize edebilir. Otomasyon sistemi, boşaltma başladığında toz toplama sisteminin çalıştırılması gibi rutin işlemleri yönetmek veya bir silo çıkış valfinin sadece kamyon doğru şekilde konumlandıysa ve toz filtresi çalışıyorsa açılmasına izin vermek gibi güvenlik kilitleme işlevlerini yerine getirir.

Gelişmiş terminaller genellikle tam otomatik hale getirilmiştir ve her sevkiyat için minimum manuel müdahale gerekir. Bazı yeni terminallerde, gemi boşaltımı, silo depolama ve kamyon/ray yükleme işlemlerinin tamamı otomatik bir sistem tarafından yönetilir – örneğin, bir tesiste gemi ve trenle alımın entegre edildiği ve kamyon ile tren çıkışlarının otomatik olarak gerçekleştirildiği tam otomasyonlu bir kontrol sistemi mevcuttur.

Kontrol üniteleri genellikle emniyet ve verimlilik için gerekli enstrümantasyon ve yazılımları içerir. Her siloda ne kadar çimento olduğu ve bu çimentonun ne kadar süredir depoda bulunduğu gibi envanter kayıtlarını tutar ve seviyeler azaldığında otomatik olarak yeniden sipariş verebilir. Pek çok terminalde, veritabanı tabanlı envanter yönetimi, tedarikçi lojistik sistemiyle bağlantılıdır; örneğin, bir terminalin sistemi, çimento tedarikçilerine envanter ve kullanım verilerini göndererek zamanında barç (mavna) teslimatı ile yeniden tedariki koordine eder.

Kontrol sistemi ayrıca alarm işlevlerini de içerir – örneğin, akış hızında bir düşüş varsa (olası bir tıkanıklık işareti) veya silo basıncı çok yükselirse (filtre sorunu işareti), sistem uyarı verir ve operatör müdahale eder. Kritik ekipmanlarda durum izleme de entegre olabilir; örneğin, bir terminalde kontrol sistemi, konveyör rulmanlarında gerçek zamanlı sıcaklık izleme özelliği ile geliştirilmişti ve bu sayede önleyici bakım yapılabiliyor, plansız duruşlar engellenebiliyordu.

Lojistik ve Operasyonel Süreçler

Fiziksel bileşenlerin ötesinde, çimento satış terminalleri lojistik iş akışlarıyla tanımlanır – yani çimentonun nasıl alındığı, depolandığı ve sevk edildiğiyle ilgili süreçlerle. Bir çimento terminalindeki operasyonel süreçler; gelen sevkiyatların verimli şekilde boşaltılmasını, çimentonun depolama süresince korunmasını ve gelen talepler doğrultusunda sevkiyatların zamanında gerçekleştirilmesini sağlar. Aşağıda bu süreçlerin tipik işleyişine dair genel bir özet yer alıyor:

Gelen Çimento Boşaltımı

Çoğu çimento terminali dökme çimentoyu bir veya birden fazla kaynaktan teslim alır: dökme tanker kamyonlar, demiryolu vagonları veya gemiler/barçlar (ithalat terminalleri veya kıyı dağıtım merkezleri için). Gelen araçlar, terminaldeki uygun boşaltma istasyonuna yönlendirilir. Kamyonlar için bu, sürücünün kamyonun pnömatik boşaltma hortumunu terminalin alım manifolduna bağladığı sızdırmaz bir boru bağlantısı anlamına gelir. Kamyonun kendi üzerindeki kompresör (veya terminaldeki merkezi bir kompresör) hortum boyunca havayı basar ve bu hava ile çimento silo dolum hattına itilir. Çimento içeriye hızla girerken, silonun içindeki hava dışarı çıkar ve bu hava, partikülleri yakalayarak toz çıkışını önleyen silonun toz filtresinden geçer. Tipik bir dökme tanker kamyon, uygun koşullarda 20–30 dakikada boşaltım yapabilir. Birden fazla silo varsa, terminal aynı anda birden fazla kamyonu farklı silolara yönlendirerek süreçleri hızlandırabilir.

Demiryolu vagonları genellikle daha büyük hacimlerde çimento taşıdığından, bu araçların boşaltımı çoğunlukla yerçekimiyle yapılır. Vagonlar boşaltma çukuru üzerine pozisyonlanır ve alt kapakları açılarak çimento çukur hunisine boşaltılır. Buradan kovalı elevatör veya pnömatik emme sistemi çimentoyu silolara taşır. Demiryolu altyapısıyla kurulu terminallerde ray çukuru ve toz oluşumunu kontrol altına almak için havalandırma veya kapalı boşaltım sistemleri bulunur.

Çimentoyu gemiyle teslim alan terminallerde boşaltma işlemi başlı başına büyük bir operasyondur. Özel bir gemi boşaltıcı (sabit veya mobil) gemi ambarına getirilir. Pnömatik gemi boşaltıcılar uzun emme boruları ile çimentoyu vakumlayarak çekerken; mekanik sistemler dikey helezon konveyör ile çimentoyu yukarı çeker. Çimento, rıhtımdaki alım sistemine – genellikle bir boru hattına veya bant konveyöre – aktarılır ve oradan terminalin silolarına taşınır. Yüksek kapasiteli terminaller, gelişmiş makinelerle saatte 800–1000 ton çimento boşaltma kapasitesine ulaşabilir; bu, gemilerin limanda kalma süresini minimize etmek açısından önemlidir. Bu tüm boşaltma işlemlerinde, tozsuz taşıma ve güvenlik önceliklidir. Operatörler, kontrol sistemi üzerinden süreci sürekli izler. Kamyon veya vagon boşaldığında bağlantılar kapatılır (silo içine nem girmesini önlemek için), araç boşaltma bölgesinden ayrılır. Yoğun trafikli terminallerde, bir kamyon boşalır boşalmaz sıradaki araç hemen içeri alınır – böylece kesintisiz bir akış sağlanır.

Depolama ve Malzeme Yönetimi

Çimento silolara boşaltıldıktan sonra, terminalin depolama aşamasına geçilir. Bu aşamada terminal operatörlerinin amacı çimento kalitesini korumak ve stokları izlemektir. Çimento kuru ve kontaminasyondan uzak tutulmalıdır, bu nedenle silolar yalnızca kontrollü havalandırma için açılır. Terminalin havalandırma sistemleri, çimentonun sertleşmesini önlemek için periyodik olarak aktive edilir; bu özellikle silo sık boşaltılmıyorsa önemlidir. Ayrıca çimento, üretim tesisindeki öğütme işlemleri veya taşıma esnasında güneşe maruz kalma nedeniyle sıcak olabilir; havalandırma bu sıcaklığı düşürmeye de yardımcı olur. Büyük terminallerde veya aşırı iklim koşullarının yaşandığı bölgelerde, silolarda sıcaklık izleme veya kontrol önlemleri alınır.

Envanter yönetimi operasyonel açıdan kritik bir görevdir. Terminal, her siloda kaç ton çimento olduğunu ve hangi tipte olduğunu takip eder (birden fazla tip işleniyorsa). Bu, seviye sensörleri ve daha önce açıklanan tartım sistemleri ile yapılır. Hassas envanter verileri hem sevkiyatları zamanında gerçekleştirmek hem de yeni gelen sevkiyatların zamanlamasını planlamak açısından önemlidir – örneğin, bir sonraki tren sevkiyatı veya gemi gelişinin ne zaman olacağını bilmek gerekir. Terminaller genellikle çimento üretim tesisleriyle entegre çalışır: bir veritabanı tabanlı stok yönetim sistemi, silo seviyeleri kritik eşiğin altına düştüğünde otomatik olarak güncelleme veya yeniden sipariş sinyali gönderebilir. Bu sayede stok bitmesinin önüne geçilir (bu durum inşaat projelerini aksatabilir) ve aynı zamanda aşırı dolumu da engeller.

Çıkış Yükleme ve Dağıtım

Çimento satış terminalinin nihai amacı, çimentoyu son kullanıcılara ulaştırmaktır – bu genellikle dökme kamyonlarla olur (hazır beton tesislerine, şantiyelere veya dağıtıcılara teslimat için), ancak bazen raylı sistemlerle veya gemilerle de olabilir. Yükleme işlemleri terminalde günlük ve düzenli olarak yürütülen faaliyetlerdir ve müşteri siparişlerine göre organize edilir. Kamyon terminale geldiğinde, genellikle bir kapı veya kantarda check-in yapar; burada sipariş doğrulanır (çoğunlukla, hangi tür ve ne kadar çimento yükleneceğini bilen bilgisayarlı bir sistem aracılığıyla). Kamyon ardından kendisine atanan, istenen çimento tipine karşılık gelen yükleme istasyonuna yönlendirilir.

Yükleme işlemi çoğunlukla otomatiktir: operatör (veya sürücü, bir kontrol panelinden) önceden belirlenmiş miktar için yükleme sürecini başlatır. Sistem doğru silonun bağlı olduğunu doğrular ve ardından besleme mekanizmasını açarak çimentoyu tanker kamyona boşaltmaya başlar. Kamyon dolarken, yükleme borusundaki seviye sensörleri veya kantardaki ağırlık ölçümleri akışı ne zaman durduracağını belirler. Birçok terminal, hassasiyet için ağırlığa göre yükleme yapar; örneğin sipariş 28 ton ise, sistem tam bu ağırlıkta otomatik olarak akışı durdurur. Yükleme borusundaki toz toplayıcı, oluşabilecek tozları emerek çalışma alanının temiz kalmasını sağlar. Birkaç dakika içinde, hedef yükleme tamamlanmış olur. Boru geri çekilir, tanker kapağı kapatılır, kamyon net yükü teyit için tekrar tartılır. Son olarak teslimat fişi gibi belgeler yazdırılır ve kamyon çimentoyu teslim etmek üzere yola çıkar.

Raylı çıkış sevkiyatlarında da benzer bir süreç uygulanır, ancak genellikle araç başına daha büyük hacimler için. Terminaldeki bir ray yükleme alanı birden fazla vagonu barındırabilir. Bu vagonlar sabit bir yükleme borusu altına sırasıyla yerleştirilerek ya da vagonlar boyunca hareket edebilen bir yükleyici ile doldurulabilir. Unit-train (blok tren) yükleyen terminaller, demiryolu zamanlamalarıyla uyumlu çalışmalı ve tüm vagonları kısa bir zaman diliminde doldurmalıdır. Raylı taşıma için de ağırlıkla yükleme esastır; bazı durumlarda, yükleme sonrasında vagonlar bir ray kantarında toplu olarak tartılır.

İNCELE
Basınçla Gelen Temizlik: Agrega Yıkamada Hidrosiklonların Sessiz Devrimi

Basınçla Gelen Temizlik: Agrega Yıkamada Hidrosiklonların Sessiz Devrimi

Kum ve çakılın temizlenmesi yalnızca su kullanımıyla ilgili değildir — ince partikülleri, kil içeriklerini ve nem oranlarını kontrol ederek sıkı ürün standartlarına uymak gerekir (örneğin, beton kumu neredeyse tamamen -200 mesh silt’ten arındırılmış olmalıdır). Geleneksel yıkama tesisleri genellikle büyük, yerçekimi bazlı sınıflandırıcılar (örneğin yıkama tankları) ve kum vidaları kullanır; bu sistemler su, silt ve kil karışımı bir çamur üretir ve bu çamur çökelme havuzlarına yönlendirilir. Ancak çökelme havuzları maliyetlidir: geniş alan gerektirir, sık sık temizlenmeleri gerekir, zaman ve değerli kum kaybına yol açar (çünkü çamur bir ekskavatörle periyodik olarak temizlenmelidir). Islak tesis tasarımında “sessiz bir devrim” yaşanıyor: ince taneleri yerçekimiyle kovalamak yerine, üreticiler artık hidrosiklonlar kullanıyor – bu basınçla çalışan sınıflandırıcılar, ince malzemeyi sahada geri kazanır ve temiz suyu sürece geri kazandırır. Bir sektör yazarı şöyle ifade ediyor: “Hidrosiklon ile, ince katı maddeleri çökelme havuzuna ulaşmadan yakalayabilirsiniz”, böylece havuz hacmini küçültüp daha önce atık olarak görülen materyali satılabilir ürüne dönüştürebilirsiniz.

Hidrosiklonlar aslında oldukça basittir. Yüksek basınçla çalışan, hareketli parçası olmayan santrifüjlerdir. Su + agrega karışımı olan çamur, genellikle konik hazneye teğetsel bir girişten pompalanır ve burada yüksek hızlı bir girdap oluşur. Santrifüj kuvveti, daha ağır ya da iri parçacıkları hazne duvarına doğru savurur; bu parçacıklar aşağı doğru spiral çizerek alttaki çıkış ağzından (underflow) çıkar. Bu sırada daha hafif parçacıklar ve sıvının büyük kısmı merkezde bir “hava çekirdeği” oluşturur ve üstteki çıkıştan (overflow) dışarı çıkar. Başka bir deyişle, “yoğun parçacıklar dış duvara doğru itilir” ve ağır kum alttan dışarı çıkar; daha hafif parçacıklar ise merkeze doğru ilerleyerek temiz sıvıyla birlikte üstten dışarı çıkar. Kesme boyutu, besleme basıncı ve geometriye bağlı olarak değiştiğinden, operatörler siklon performansını ayarlayabilir: daha yüksek besleme basıncı daha ince bir ayrım sağlar (daha fazla ultrafine alt akışa gider) ve tersi geçerlidir. Konik açının dar olması (örneğin 10°) daha hassas ayrım sağlar; geniş koniler (örneğin 40°) daha kaba ayrım yapar. En önemlisi, hidrosiklonlar motor veya kayış gerektirmez, sessiz çalışır, sadece bir pompa yeterlidir – bu da onları yıkama tesisleri için sağlam ve düşük bakım gerektiren bir tercih haline getirir.

Hidrosiklonlar çalışırken: çamur, yüksek siklonlara (kırmızı silindirler) pompalanır; burada santrifüj kuvvetiyle ince partiküller ayrıştırılır. Kalın kum alttan çıkarken, temiz su ve ultrafine parçacıklar üstten taşar.

Agrega yıkama devrelerinde, hidrosiklonlar ince partikül sınıflandırması ve geri kazanımında ana işlemi üstlenir. Genellikle birincil eleklerin veya yıkayıcıların sonrasında yer alır ve ince kum ile slimi geri kazanmak için kullanılır. Örneğin, bir “ince malzeme geri kazanım” sistemi genellikle bir çukur, pompa, bir veya birden fazla hidrosiklon ve bir susuzlaştırma eleğinden oluşur. Elekten veya kum vidasından taşan çamur, siklon grubuna pompalanır. Siklonlar 400 mesh veya daha ince taneleri yakalar ve bu malzeme yüksek frekanslı bir eleğe verilir. Bu elek fazla suyu giderir ve konveyörle taşınıp stoklanabilir damlamayan bir kum ürünü üretir. Siklonun kesme boyutundan daha ince taneler ve su, üst çıkıştan taşar ve bir çökelme tankına veya ileri seviye su geri dönüşüm sistemine yönlendirilir. Yüksek kapasiteli tesislerde birkaç siklon paralel çalışır. Uygulamada, hidrosiklonlar genellikle kovalı sınıflandırıcılar, sürtme (attrition) yıkayıcılar ve susuzlaştırma elekleriyle birlikte çalışır. Örneğin, Polygonmach firmasının PM120 kum yıkama sistemi, “toplama tankları, kova tekerlekleri, pompalar, hidrosiklonlar ve susuzlaştırma eleğinden” oluşur ve iki ayrı temiz kum üretir. Ana fikir şudur: siklonlar basınç ve santrifüj etkisiyle ince malzemeyi ayırır, aşağıdaki elekler ise ürünü cilalayıp nemini alır.

Modern bir yıkama tesisinde “toplayıcı” sistem örneği: bir kum vidası (altta), çamuru kırmızı bir hidrosiklona besler. Siklonun alt çıkışından çıkan kum, bir susuzlaştırma eleğine düşer; üst çıkıştan taşan ince malzemeler atık havuzlarına gider. Bu sistem sayesinde ince malzeme atık olmak yerine ürün hattına geri kazandırılır.

Hidrosiklonlu Yıkamanın Temel Avantajları

Uygulamada, hidrosiklon temelli yıkama birçok açıdan operasyonları dönüştürür:

1. Maksimum Verim ve Ürün Kalitesi:

Hidrosiklonlar, yerçekimi bazlı yıkayıcıların kaybettiği ince ama değerli kumu geri kazanır. Bir vaka çalışmasına göre, tipik bir tesis yılda ~10.000 ton (200 tph kapasiteli bir tesis için) kumu çökelme havuzunda kaybedebilir — bu da yıllık altı haneli bir gelir kaybı anlamına gelir. Hidrosiklon bu ince kumları süreç içinde yakalar, “çökelme havuzuna giden kaliteli ince malzeme kaybını ortadan kaldırır – ürün verimini maksimize eder”. Böylece daha fazla satılabilir kum elde edilir ve ürün granülasyonları daha sıkı kontrol edilir. Kumda daha az kil ve ince madde kalır, bu da beton ve harç kalitesini artırır (fazla ince madde, daha fazla çimento kullanımı demektir). Pek çok durumda geri kazanılan ince malzeme, ürüne karıştırılarak ya da dolgu malzemesi olarak satılarak atık hattı kazanç hattına çevrilir.

2. Su Tasarrufu ve Tesis Alanı Azaltımı:

Siklonlar katı maddeleri çökelme havuzuna gitmeden önce yakaladığından, çamur hacmini büyük ölçüde küçültür. Katı madde yükü %50–90 oranında düşebilir. Böylece daha küçük havuzlar yeterli olur, temizlik ihtiyacı azalır. Polygonmach, ince malzeme geri kazanım sistemlerinin “havuzlara giden malzeme miktarını düşürdüğünü”, bunun da temizlik masraflarını ve duruş sürelerini azalttığını bildiriyor. Dahası, siklon taşkınından gelen geri dönüştürülmüş su genellikle sahada tekrar kullanılabilir, bu da taze su ihtiyacını azaltır. Polygonmach da, hidrosiklonların “su tasarrufuna ve atık azaltımına çok önemli katkılar sağladığını” belirtmektedir.

3. Daha Kuru ve Hızlı Satışa Uygun Kum:

Sadece kum vidalarıyla yapılan yıkamalarda kum %23–30 nemle çıkar, bu da stok yapmayı ve kurumasını beklemeyi gerektirir. Oysa hidrosiklonun alt çıkışından gelen kum, yüksek frekanslı susuzlaştırma eleğine gittiğinde %12–15 nem oranına düşer – doğrudan konveyörden satışa uygun hale gelir. Polygonmach firmasının bir örneğinde bu oran sadece %12 olarak ölçülmüştür. Bu da, son ürünün stoklanmadan hemen kullanılmasını ya da sevkiyatını mümkün kılar (örneğin beton uygulamalarında). Çift taşıma süresi ve maliyeti ortadan kalkar: “Ürününüzü hemen satabilirsiniz, böylece kumunuzu en kısa sürede gelire dönüştürürsünüz.”

4. Daha Düşük Maliyet ve Daha Az Duruş Süresi:

Daha az malzeme kaybı ve daha küçük havuzlar büyük tasarruf sağlar. Operatörler ekskavatör kiralama ya da havuz temizliğine iş gücü ayırma zorunluluğundan kurtulur. Atıkların tekrar işlenmesi azalır. Polygonmach firması, hidrosiklonlu ince malzeme geri kazanımının bakım ihtiyacını azalttığını belirtir: “daha az havuz bakımı, daha az temizleme, daha küçük havuz ihtiyacı”. Aynı zamanda iş sağlığı ve güvenliği de gelişir: toksik çamuru temizleme ihtiyacı ortadan kalktığında, kaza riski azalır. Genel olarak, ince madde yakalama işlemi otomatik hale geldiğinde, tesisler daha fazla çalışma süresi ve verimlilik kazanır. Bir mühendisin ifadesiyle, “hidrosiklon sistemleri, ekipmanın beklenmeyen duruşlar olmadan çalışmasını sağlar”.

5. Kompakt ve Maliyet Etkin Tasarım:

Hidrosiklonlar, küçük alanda yüksek kapasite sunar. Polygonmach, “kompakt tasarımları” ve basit besleme borusu form faktörlerinin yüksek geçişli prosesler için ideal olduğunu belirtmektedir. Büyük yerçekimi tanklarına gerek olmadan, sadece pompa ve elek ile çalışabilirler. Bu da sıkışık alanlarda yer kazandırır. Parçaları genellikle aşınmaya dayanıklıdır ve değişimi kolaydır; işletme maliyetlerini düşürür. Polygonmach teknik kılavuzunda belirtildiği gibi, “hidrosiklonlar, uygun maliyetli, kullanımı kolay ve güvenilir bir ayırma yöntemidir” — bu da onların madencilik ve inşaat kumlarında giderek artan şekilde benimsenmesini sağlamaktadır.

Bu avantajlar, gerçek saha sonuçlarıyla da kanıtlanmıştır. Örneğin, Pit & Quarry dergisinin bildirdiği bir tesiste siklonlar eklendikten sonra havuzlara gönderilen ince malzeme %100 oranında azaltılmış, iki temiz kum üretilmiş ve yıllık 100.000 dolardan fazla kayıp önlenmiştir. Özetle, hidrosiklonlar geleneksel atık akışını yeniden kullanılabilir ürün akışına dönüştürmektedir.

Polygonmach ve Kum Yıkamanın Geleceği

Modern yıkama tesisi tasarımı giderek hidrosiklon tabanlı sistemleri benimsemektedir ve Polygonmach’ın ekipman yelpazesi bu eğilimi yansıtmaktadır. Polygonmach, hidrosiklonların “ayırma sürecini hızlandırdığını”, yüksek giriş hızıyla birleşen bir girdap odası sayesinde agresif kum temizleme ve ince malzeme geri kazanımında ideal olduğunu belirtmektedir. Polygonmach, ürün sayfalarında görüldüğü üzere, hidrosiklonlarını susuzlaştırma elekleriyle eşleştirerek pazara hazır, düşük nemli kum üretmektedir.

Polygonmach’a göre, hidrosiklonlar işletme verimliliğini ve sürdürülebilirliği artırır. Firma bu cihazların “ürün saflığını artırmaya, su tasarrufu sağlamaya ve atıkları azaltmaya katkı sunduğunu” vurgulamaktadır. Hidrosiklon teknolojisini benimseyen Polygonmach müşterileri, daha küçük alanlarda daha yüksek verimlerle çalışabilir. Geleceğe bakıldığında, hidrosiklonların akış ve basıncı izleyen akıllı kontrol sistemleriyle kombinasyonu sayesinde daha da hassas kontrol ve enerji verimliliği elde edilebilir.

Sonuç olarak, hidrosiklonlar agrega yıkamada bir “sessiz devrim”i temsil eder: kum temizliğini büyük makineler ya da ağır donanımlar yerine pompa basıncı ve akıllı hidrolikle sağlarlar. Satılabilir kum üretiminde artış, su israfında azalma ve düşük bakım ihtiyacı gibi üç temel avantajı bir arada sunarlar – üstelik operatörlerin tek bir havuz kazmasına gerek kalmadan. Hem performans hem sürdürülebilirlik arayan üreticiler için, hidrosiklonlar yıkama tesislerinin vazgeçilmez bir parçası olmaya hızla devam etmektedir.

İNCELE
Bir Şantiye Tipi Mobil Beton Santralinin Adım Adım Kurulum Süreci

Bir Şantiye Tipi Mobil Beton Santralinin Adım Adım Kurulum Süreci

Giriş

Beton, inşaatın belkemiğidir ve bir beton santralinin şantiyede bulunması verimliliği büyük ölçüde artırabilir. Şantiye tipi mobil beton santrali (genellikle "site type" plant olarak adlandırılır), doğrudan iş sahasına kurulan ve ihtiyaç duyulduğunda taze beton üretebilen taşınabilir bir tesistir. Bu mobil santraller kolay taşınabilirlik ve hızlı kurulum için tasarlanmış olup, uzak hazır beton tesislerinden beton taşınması ihtiyacını ortadan kaldırır. Polygonmach’in PAC serisi, hızlı kurulum ve minimum izin gerekliliği için tasarlanmış tam mobil “site type” beton santrallerine mükemmel bir örnektir.

Nitekim Polygonmach, yakın zamanda Polonya’da bir PAC-60 şantiye tipi beton santrali kurarak, bu tip santrallerin Avrupa’daki projelerde beton ihtiyacını doğrudan şantiyede karşılama yeteneğini gözler önüne sermiştir. PAC-60 (saatte 60 m³ kapasiteli bir model), Polonya’da hızlı bir kurulum süreciyle devreye alınmış ve şantiyede beton üretiminin pratik avantajlarını ortaya koymuştur.

Bu makalede, şantiye tipi mobil beton santralinin kurulum süreci ayrıntılı olarak adım adım açıklanacak, gerekli altyapı ve zaman çizelgesi özetlenecek ve temel mühendislik hususları ele alınacaktır. Ayrıca mobil, sabit, kompakt ve şantiye tipi santraller mobilite, kurulum süresi, kapasite, alan gereksinimi ve ideal kullanım açısından karşılaştırılacaktır.

Kurulum Süreci: Adım Adım Açıklama

Saha hazır hale geldiğinde ve beton santralinin bileşenleri sahaya ulaştığında kurulum süreci başlayabilir. Aşağıda Polygonmach’ın PAC-60 modeli örnek alınarak tipik bir şantiye tipi mobil beton santralinin kurulum adımları ayrıntılı şekilde verilmiştir:

Saha Konumlandırması ve Yerleşim İşaretlemesi

Zemin hazırlandıktan sonra ilk adım, her bir santral modülünün tam konumunun ve yerleşim alanının işaretlenmesidir. Temizlenen alan ölçülür ve agrega bunkerleri, mikser platformu, çimento silosu ve diğer ünitelerin nereye yerleştirileceği kazıklarla ya da işaretlerle belirlenir. Doğru hizalama önemlidir – santral kamyonlara kolay erişim sağlayacak şekilde yerleştirilmeli ve malzeme yeniden elleçlemesi en aza indirilmelidir. Bu adım, kaldırma işlemleri başladığında her parçanın doğru yere oturmasını garanti eder. Ayrıca bu aşamada gerekirse zemin seviyesi küçük ayarlamalarla düzleştirilebilir.

Temel ve Destek Yapıların Kurulumu

Birçok mobil veya şantiye tipi santral için özel temel ihtiyacı minimumdur; ancak bazı destek yapıları gerekebilir. Üreticinin talimatına bağlı olarak, santral şasisi için gerekli olan prefabrik beton bloklar veya çelik kirişler yerleştirilir. Örneğin mikser platformu veya agrega bunkerleri çelik ayaklar üzerinde duruyorsa, bu ayaklar için sağlam ve düz yüzeyler sağlanmalıdır. Sabit veya daha ağır santrallerde bu adımda mühendislik hesaplarına göre donatılı beton temel inşa edilir ve kür süresi beklenir. Ancak PAC-60 gibi şantiye tipi mobil santrallerde odak, kompakt şasi yapısının zemine eşit ve sağlam şekilde oturtulmasıdır. Bağlantılar genellikle minimum düzeyde tutulur; ancak yüksek dikey çimento siloları varsa, rüzgar yüklerine karşı ankraj cıvataları veya zemin vidaları gerekebilir.

Modüllerin Teslimatı ve Boşaltılması

Bir sonraki adımda santral bileşenleri yerlerine taşınır. Mobil beton santralleri genellikle önceden monte edilmiş modüller hâlinde teslim edilir (örneğin karıştırıcı ünitesi, agrega bunker ünitesi, konveyör ve silo bölümleri). Bu modülleri boşaltmak ve konumlandırmak için genellikle mobil vinç kullanılır. Örneğin, bir kurulumun 1. günü kamyondan agrega bunkerinin indirilip konumlandırılmasıyla başlayabilir, ardından mikser ünitesi destek yapısına yerleştirilir. Her bir modül, önceden hazırlanan temel veya şasi üzerine dikkatle indirilir, cıvata delikleri ve bağlantı noktaları hizalanır. Bileşenlerin sahada iki kez elleçlenmemesi için tüm ana parçalar vardıklarında hemen boşaltılmalıdır. Polygonmach’ın PAC-60 modeli bu tür hızlı kurulumlar için özel olarak tasarlanmıştır – ana 1 m³ mikser ve konveyör sistemleri de dâhil olmak üzere tüm bileşenler standart taşıma araçlarına sığacak şekilde üretilmiştir. Bu adımın sonunda santralin temel yapısal unsurları – agrega bunkerleri, mikserli ana gövde ve çimento silosu – yerlerine yerleştirilmiş olur.

Santralin Mekanik Montajı

Tüm modüller yerine yerleştirildikten sonra montaj ekibi, bunları işlevsel bir santral oluşturacak şekilde birleştirir. Bu, genellikle üst ve alt haznelerden oluşan agrega bunker bölümlerinin cıvatalanması, mikser ünitesinin monte edilip sabitlenmesi ve agregayı mikser ünitesine taşıyan konveyör bantların veya kova vinçlerin bağlanmasını içerir. Polonya’daki PAC-60 kurulumunda ana şasi ve bunkerler yerleştirildikten sonra ekip, mikser ve bunkerler için güvenli erişim sağlayan platformları, korkulukları ve yürüme yollarını kurdu; ardından çimento silosu ve helezon konveyörler monte edildi. Çimento silosu (ayrı gönderildiyse) dikey konumda kaldırılarak tabanına sabitlenir – bu silo karışım için çimento içerir ve genellikle toz filtresi ile seviye göstergeleriyle donatılmıştır. Tüm mekanik bağlantılar sıkılır: bunkerlerdeki boşaltma kapakları, agrega tartı sistemleri ve katlanabilir bantlar çalışacak pozisyona getirilir. Bu aşamada hareketli parçaların (konveyörler, mikser milleri, vanalar) yağlanmış olduğundan ve hiçbir bağlantının gevşek kalmadığından emin olunmalıdır. Bu montaj aşaması, parçalar topluluğunu çalışmaya hazır entegre bir beton santraline dönüştürür. Özellikle belirtmek gerekir ki Polygonmach’ın şantiye tipi santralleri fabrikada büyük ölçüde önceden kablolanmış ve borulandırılmış olarak gelir, bu da sahadaki montaj süresini önemli ölçüde azaltır. Bu santraller hızlı yer değiştirme için tasarlandığından, birçok alt montaj birimi tak-çalıştır sistemine göre üretilmiştir. Mekanik montajın ardından, tüm yapısal bağlantıların ve desteklerin güvenli olduğunu doğrulamak için kapsamlı bir görsel inceleme yapılır.

Elektrik ve Tesisat Bağlantıları

Santralin yapısal kurulumu tamamlandığında, sıradaki adım tüm yardımcı sistemlerin ve kontrol sistemlerinin bağlanmasıdır. Elektrik kabloları ana şebekeden (veya jeneratörden) santralin kontrol paneline ve motorlara bağlanır. Yetkin bir elektrikçi kontrol kabinini bağlayarak kumanda ünitesinin, sensörlerin ve sürücülerin düzgün bağlantılarını sağlamalıdır. PAC-60 gibi modern beton santralleri otomasyon sistemlerine sahip olduğundan, çimento, agrega ve suyu tartan yük hücrelerinin bağlanması ve sensörlerin bilgisayara tanımlanması çok önemlidir. Eş zamanlı olarak, su hattı santralin su deposuna veya pompa sistemine bağlanır; katkı dozajlama hatları da ilgili tanklara bağlanır. Şantiyedeki kompresörden gelen basınçlı hava hatları, bunker kapaklarını ve vanaları çalıştıran pnömatik silindirlere bağlanır. Polygonmach’ın şantiye tipi santrallerinde bu hatların tamamı modüler olarak gelir; hızlı bağlantı sistemleri veya flanşlar sayesinde kolayca bağlanabilir. Bu aşamada ekip ayrıca çimento silosuna toz filtrelerini monte eder ve acil durdurma düğmeleri, limit switch’ler gibi güvenlik sistemlerinin düzgün bağlandığını kontrol eder. Elektrik sistemi aktif hâle getirildikten sonra test aşamasına geçmek için kontrol sistemi enerjilendirilir.

Test, Kalibrasyon ve Devreye Alma

Son adım, ekipmanın test edilmesi ve santralin doğru, yüksek kaliteli beton üretecek şekilde kalibre edilmesidir. Öncelikle kuru testler yapılır: her motor (mikser, konveyör, silo helezonu) kısa süreyle çalıştırılarak dönme yönü ve mekanik sağlamlık kontrol edilir. Bunker kapaklarının, silo içi havalandırma sistemlerinin ve tartım sistemlerinin çalışması doğrulanır. Kalibrasyon, devreye alma sürecinin kritik bir parçasıdır – agrega, çimento, su ve katkılar için kullanılan tartım sistemleri test ağırlıkları veya bilinen hacimlerle kalibre edilerek kontrol sisteminin malzemeleri hassas şekilde ölçmesi sağlanır. Örneğin, Polonya’daki PAC-60 kurulumunda 1 m³’lük mikserin yük hücreleri ve agrega bunker tartım sistemleri test ağırlıkları ile kalibre edilmiştir. Kalibrasyondan sonra ilk deneme beton karışımları yapılır. İlk olarak “kuru” bir karışım (susuz) çalıştırılarak malzeme akışı gözlemlenir. Ardından tam bir yaş karışım hazırlanır ve betonun kıvamı (çökme) ile kalitesi kontrol edilir. Bu deneme karışımları sırasında, teknisyenler yazılımdaki süreler, akış oranları ve karışım ayarlarını istenen beton özelliklerine göre ayarlar. Gerekirse betonun dayanımı ve işlenebilirliği numunelerle doğrulanır. Santral istenen toleranslarda sürekli olarak beton üretmeye başladığında tam olarak devreye alınmış kabul edilir. Bu noktada operatörler kontrol sistemini ve standart işletme prosedürlerini kullanmak üzere eğitilir. Devreye alma süreci, tüm güvenlik kontrolleri başarıyla geçildiğinde, sistemler optimize edildiğinde ve santral düzenli üretime hazır olduğunda tamamlanmış olur. Mobil santraller için bu kurulum süreci – başlangıç saha hazırlığından ilk beton üretimine kadar – genellikle sadece birkaç gün içinde tamamlanır. Polonya’daki PAC-60 projesinde bu hızlı kurulum süreci açık şekilde görülmüştür; santral teslimattan itibaren bir haftadan kısa sürede beton üretmeye başlamıştır.

Tipik Kurulum Zaman Çizelgesi ve Süresi

Saha tipi mobil beton santrallerinin en büyük avantajlarından biri, kurulum hızıdır. Büyük sabit santrallerin kurulumu, temel betonlarının kürlenmesi ve geniş montaj süreci nedeniyle haftalar alabilirken, mobil santraller çok kısa sürede faaliyete geçirilebilir. Örneğin, fabrikada tam olarak hazırlanmış bir mobil santral olan PAC-60, birkaç gün içinde kurularak beton üretimine başlayabilir. Elbette kurulum süresi santralin büyüklüğüne ve şantiye koşullarına bağlıdır, ancak tipik bir zaman çizelgesi şu şekildedir:

Gün 0–1: Zemin düzleştirme ve alan işaretleme gibi saha hazırlıkları tamamlanırken ekipmanların sahaya ulaşması.

Gün 1: Ana bileşenlerin (agrega bunkeri, mikser ünitesi vb.) vinçle yerleştirilmesi.

Gün 2: Kalan montaj işlemleri (silo dikilmesi, konveyör ve yürüme yollarının bağlanması) ve altyapı bağlantılarının başlatılması.

Gün 3: Elektrik kablolaması ve su tesisatının tamamlanması. Motor ve kontrol sistemlerinin ilk testleri.

Gün 4: Terazilerin kalibrasyonu ve deneme üretimi. Ayarların ince ayarları.

Gün 5: Tam devreye alma ve ilk resmi beton üretimi.

Çoğu zaman, mekanik kurulum (Gün 3–4) 1–2 gün içinde tamamlanabilir, test ve devreye alma işlemleri ise (Gün 5–6) yine 1–2 gün sürer. Polygonmach’in modüler tasarımı sayesinde montaj süresi minimize edilir; saha tipi santraller önceden hizalanmış modüllerle geldiğinden yerinde fazla imalata ihtiyaç duyulmaz. Teslimattan üretime geçişin 3–5 gün içinde gerçekleşmesi oldukça yaygındır. Sektördeki bazı kaynaklara göre ön mühendisliği yapılmış beton santralleri 3 ila 8 gün içinde kurulup üretime hazır hale getirilebilir. Bu hızlı kurulum süreci, özellikle Avrupa’daki hava koşullarının sınırladığı inşaat sezonlarında ve hızlı tamamlanması gereken projelerde çok kıymetlidir. Montaj süresinin kısalması, şantiyelerde beton dökümünün daha erken başlamasını sağlayarak projelerin zamanında tamamlanmasına katkı sağlar.

Vaka Çalışması: Polonya’da PAC-60 Saha Tipi Santral Kurulumu

Yukarıda bahsedilen kurulum adımlarının pratikteki yansımasına örnek olarak, Polonya’da kurulan Polygonmach PAC-60 mobil santralini ele alalım. PAC-60, 60 m³/saat kapasiteli bir mobil beton santralidir ve Polonya’daki bir inşaat projesine beton tedarik etmek amacıyla kurulmuştur. Bu örnek, saha tipi bir santralin nasıl fayda sağladığını göstermektedir:

Kurulum Hızı:

PAC-60, Polonya’daki proje sahasına ulaştıktan sonra sadece birkaç gün içinde kurularak devreye alınmıştır. Yukarıda belirtilen adımlar izlenerek hızlı ve etkin bir şekilde montaj gerçekleştirilmiştir. Santral, uzun süren söküm ve yeniden kurulum işlemlerine ihtiyaç duymadan, saha tipi tasarımı sayesinde doğrudan kullanıma hazır hale gelmiştir. Polygonmach’in saha tipi modelleri, “çok hızlı yer değiştirme” imkanı sunar – kurulum sonrası tamamen sökülmeden başka bir sahaya taşınabilir. Polonya’daki projede bu özellik büyük avantaj sağlamıştır çünkü proje sıkı bir zaman çizelgesine sahipti.

Minimum Altyapı Gereksinimi:

Santralin kurulacağı yer, önceden hazırlanmış düz ve çakıl kaplı bir alandı. PAC-60’un modüler birimleri (agrega bunkeri, mikser ünitesi ve entegre 50 tonluk çimento silosu) hem nakliyeye uygundu hem de dar alanlara sığabilecek kompakt bir yapıya sahipti. Mikser ve silo gibi büyük bileşenlerin yerleştirilmesi için sadece küçük bir vinç yeterli oldu. Tüm sistem, standart konteyner içinde taşınabilecek şekilde tasarlandığı için lojistik işlemler kolaylaştı. Kurulum ekibi, elektrik ihtiyacını karşılamak için sahada bulunan jeneratöre bağlantı yaptı; ayrıca sabit su altyapısının olmadığı bu uzak sahada, mobil bir su tankı tesisin yanına yerleştirildi.

Operasyonel Verimlilik:

Santral devreye alındıktan sonra, taze beton doğrudan ihtiyaç duyulan yere üretildi – bu da dışarıdan beton getirme ve zaman planlaması sorunlarını ortadan kaldırdı. Polonya’daki projede bu yerinde üretim yaklaşımı sayesinde, beton dökümleri istenen zamanda ve gerektiğinde anlık olarak gerçekleştirildi. Santralin 60 m³/saat kapasitesi, örneğin küçük bir köprü ya da birden fazla bina bloğu gibi orta ölçekli projeler için yeterliydi. Beton kalitesi sahada sıkı şekilde kontrol altında tutuldu; hava koşulları veya teknik gereksinimlere göre karışım ayarları PAC-60’un kontrol paneli üzerinden anında değiştirilebildi. Bu tür kontrol ve esneklik, tesisin proje sahasında bulunmasının en önemli avantajlarındandır.

Temel Çıkarımlar:

Polonya’daki PAC-60 kurulumu şu temel noktaları öne çıkarır:
(1) Hızlı Kurulum – Tesis yaklaşık bir iş haftası içinde faaliyete geçerek sabit santrallerle kıyaslandığında ciddi zaman tasarrufu sağladı.

(2) Mobilite – Bu proje süresince sabit kalsa da, tasarımı sayesinde kolayca başka projelere taşınabilecek şekilde geliştirildi.

(3) Saha Uyum Kabiliyeti – Santral, Avrupa standartlarına uygun olarak ses ve toz emisyonlarını sınırlayan kapalı konveyörler ve yüksek verimli silo filtreleri ile donatıldı. Sonuç olarak, PAC-60’un bu başarılı uygulaması, neden saha tipi mobil beton santrallerinin günümüzde inşaat sektöründe giderek daha fazla tercih edildiğini ortaya koymaktadır.

Karşılaştırma: Mobil vs. Sabit vs. Kompakt vs. Saha Tipi Santraller

Aşağıda, beton santrali tiplerinin mobilite, kurulum süresi, kapasite, alan ihtiyacı ve kullanım alanlarına göre karşılaştırıldığı bir tablo yer almaktadır:

Kriter Mobil Beton Santrali Sabit Beton Santrali Kompakt Beton Santrali Saha Tipi “Site-Type” Beton Santrali
Mobilite Yüksek derecede mobil – sık sık sahalar arasında taşınmak üzere tasarlanmıştır (genellikle römorklu veya modüler üniteler). Traktör ya da kamyon ile taşınabilir; sık sık yer değiştiren projeler için idealdir. Mobil değildir – tek bir lokasyona kalıcı olarak kurulur ve uzun süreli kullanım için tasarlanmıştır. Sökülüp taşınması zordur ve genellikle proje tamamlanana kadar yerinde kalır. Yarı mobil – modüler ve konteynerleştirilmiş tasarımı sayesinde taşınabilir, ancak standart mobil santraller kadar hızlı değildir. Sabit santrallere göre taşınması ve yeniden monte edilmesi daha kolaydır. Ultra mobil – özellikle yerinde (on-site) kullanım için minimum söküm ihtiyacıyla tasarlanmıştır. Genellikle çekilebilir tek bir ünite veya az sayıda modülden oluşur. Tipik mobil santrallerden bile daha hızlı bir şekilde sahadan sahaya geçiş sağlar.
Kurulum Süresi Kısa kurulum süresi (çoğu orta kapasiteli model için genellikle 1–3 gün). Temel beton çalışması gerekmediği için kurulum hızlıdır. Uzun kurulum süresi (birkaç hafta sürebilir). Geniş çaplı altyapı çalışmaları (beton temel dökümü), büyük bileşenlerin montajı ve ilave ruhsatlandırma gereklidir. Orta düzeyde kurulum süresi. Kompakt santraller az sayıda modül içerir ve genellikle önceden kablolanmış olarak gelir, böylece 3 gün ile 1 hafta arasında kurulum yapılabilir. Bazı temel veya platform çalışmaları gerekebilir, ancak sabit santraller kadar karmaşık değildir. Çok kısa kurulum süresi (saatler ile birkaç gün arasında). “Tak ve çalıştır” tipi montaja göre tasarlanmıştır ve çok az temel çalışması gerektirir. Başlangıç kurulumu tamamlandıktan sonra, tamamen sökülmeden taşınabilir – bu da taşınma süresini büyük ölçüde azaltır.
Kapasite Aralığı Modele göre orta ila yüksek kapasite. Tipik üretim aralığı yaklaşık 30–120 m³/saat. Örneğin PMC60 modeli 60 m³/saat üretim yapar ve daha büyük mobil üniteler 100+ m³/saat seviyelerine ulaşabilir. En yüksek kapasite. Sabit santraller çok büyük kapasitelere sahip olabilir (60–300+ m³/saat). Sürekli yüksek hacimde beton gerektiren projeler için tercih edilir (örneğin 120 m³/saat veya üzeri). Orta kapasite. Genellikle 30–100 m³/saat aralığındadır. Kompakt 60 m³/saat kapasiteli santraller (örneğin PCC60), orta ölçekli projeler için yeterlidir. Daha küçük boyut için bir miktar kapasite fedakarlığı yapılır. Küçük ila orta kapasite. Genellikle 30–60 m³/saat aralığında çalışır (örneğin PAC-30, PAC-45, PAC-60 modelleri). PAC-60 modeli yaklaşık 60 m³/saat üretim kapasitesine sahiptir. Bu tür santraller, mega projeleri tek başına beslemek yerine, şantiye içinde ek üretim veya doğrudan beton ihtiyacını karşılamak için kullanılır.
Alan Gereksinimi Orta derecede alan gerektirir. Agrega stok alanı, bir veya daha fazla römork ekipmanı ve beton mikser kamyonları için manevra alanı bulunmalıdır. Sabit santraller kadar büyük bir alan gerektirmez, ancak rampa veya konveyör ve malzeme depolama için yer gerekir. En büyük alan gereksinimi bu türdedir. Birden fazla yüksek silo, büyük agrega bunkeri ve geniş malzeme depolama alanı bulunur. Ayrıca bakım altyapısı için de ekstra alan gereklidir. Çok sıkışık şehir içi sahalarda kurulum için uygun değildir. Görece küçük alan gerektirir. Kompakt santraller dar alanlar için tasarlanmıştır – bileşenler sıkışık ve verimli bir düzende yerleştirilmiştir. Agrega depolama genellikle entegre ya da sınırlıdır, bu da şehir içi ya da küçük sahalarda kuruluma olanak tanır. Minimum düzeyde alan gerektirir. Saha tipi santraller genellikle daha düşük profillidir ve bileşenler verimli biçimde entegre edilmiştir (örneğin birleştirilmiş bunker tasarımı). Çalışma yüksekliği genellikle 4,5 metre civarındadır, bu da yükseklik sınırlaması olan yerlerde kurulum avantajı sağlar.
İdeal Kullanım Alanları Geniş coğrafi alanlara yayılmış projeler veya kısa süreli çok sayıda şantiyede çalışma gerektiren işler için uygundur: örneğin yol inşaat segmentleri, rüzgar türbini temelleri veya onarım çalışmaları gibi geçici projeler. Ayrıca köprüler veya küçük konut projeleri gibi, her projeye özel santral kurulumunun zaman tasarrufu sağladığı yerlerde tercih edilir. Esneklik ve hızlı yeniden konumlandırma bu santrallerin en büyük avantajlarıdır. Büyük ve uzun süreli projeler veya kalıcı hazır beton üretim tesisleri için idealdir: örneğin büyük ölçekli altyapı projeleri, bölgesel ticari beton santralleri, baraj inşaatları, sürekli yüksek hacimde beton gereken büyük şantiyeler. Ayrıca şehirlerde transmikser kamyonlara hazır beton sağlayan merkezi santraller olarak da kullanılır. Orta ölçekli projeler ve dar alanlara sahip şehir içi inşaatları için uygundur. İhtiyaç duyulan beton miktarı orta düzeyde olan ve en yakın hazır beton santralinden 50–100 km uzaklıktaki projeler için tercih edilir. Kompakt santraller kapasite ve alan tasarrufu arasında denge sağlar. Avrupa şehir projelerinde yaygın olarak kullanılır. Uzak veya kırsal projeler ve betonun doğrudan yerinde, çok hızlı kurulması gereken durumlar için uygundur: örneğin dağlık bölgelerdeki rüzgar türbini sahaları, dağ yolları projeleri veya hızlı mobilizasyon gereken işler. Ayrıca yasal veya lojistik nedenlerle sabit santral kurulumunun mümkün olmadığı yerlerde tercih edilir – “saha tipi” santral hızlı şekilde kurulabilir ve tamamen sökülmeden başka sahaya taşınabilir (Polonya’daki PAC-60 örneğinde olduğu gibi).

İNCELE

Yenilikçi Teknolojide Öncü: Polygonmach

POLYGONMACH, beton santralleri, kırma eleme tesisleri ve asfalt tesislerinin önde gelen küresel üreticisidir. TSE ve ISO 9001 kalite güvence belgeleri ve yenilik, kalite ve müşteri taahhüdü ile
memnuniyet, inşaat sektöründe güvenilir bir isim olarak kendimizi kanıtladık. Kapsamlı yüksek performanslı tesis yelpazemiz, inşaat projelerinin çeşitli ihtiyaçlarını karşılayarak verimlilik, güvenilirlik ve dayanıklılık sağlar.
