Nettoyage sous pression : la révolution silencieuse des hydrocyclones dans le lavage des granulats

Le nettoyage du sable et du gravier ne se limite pas à l’utilisation de l’eau — il s’agit de contrôler les fines, les argiles et l’humidité pour répondre à des spécifications produit très strictes (par exemple, le sable à béton doit être quasiment exempt de particules inférieures à 200 mesh). Les installations de lavage traditionnelles utilisent généralement de grands classificateurs gravitaires (comme des bassins de décantation) et des vis de lavage de sable, produisant une boue composée d’eau, de limons et d’argile, qui est ensuite envoyée dans des bassins de décantation. Mais ces bassins sont coûteux : ils requièrent beaucoup d’espace et un nettoyage fréquent, ce qui entraîne une perte de temps et de sable de qualité (l’excavation du limon se fait régulièrement avec une pelle mécanique). Une « révolution silencieuse » est en cours dans le design des installations de traitement humide : au lieu de séparer les fines par gravité, les fabricants utilisent des hydrocyclones — des classificateurs alimentés sous pression qui récupèrent les fines directement sur site et renvoient de l’eau propre dans le processus. Comme l’écrit un spécialiste du secteur : « Avec un hydrocyclone, vous pouvez capturer les solides fins avant qu’ils n’atteignent le bassin, réduisant le volume de décantation et transformant un déchet en un produit commercialisable. »

Les hydrocyclones sont d’une simplicité trompeuse. Ce sont essentiellement des centrifugeuses haute pression sans pièce mobile. Le mélange (eau + granulats) est injecté dans la partie supérieure d’une chambre conique, généralement via une entrée tangente, créant un vortex à grande vitesse. La force centrifuge projette les particules plus lourdes ou plus grossières vers la paroi de la chambre, où elles tournent en spirale vers le bas pour sortir par l’orifice inférieur (underflow). Pendant ce temps, les particules plus fines et la majorité du liquide forment un « noyau d’air » central qui s’échappe par l’orifice supérieur (overflow). Autrement dit, « les particules plus denses sont repoussées vers la paroi extérieure » et le sable lourd tombe par le bas, tandis que les particules plus légères se déplacent vers le centre, d’où s’écoule le liquide propre. La pression d’alimentation et la géométrie déterminent la finesse de séparation : une pression plus élevée produit une coupure plus fine (plus d’ultrafines dans l’underflow) et inversement. L’angle du cône influence également la coupure (par exemple, un cône de 10° réalise une coupure plus fine qu’un cône de 40°). Surtout, les hydrocyclones n’ont besoin ni de moteur ni de courroie, ils fonctionnent silencieusement et ne requièrent qu’une pompe – un choix robuste et à faible entretien pour les stations de lavage.

Hydrocyclones en fonctionnement : le mélange est pompé dans les cyclones hauts (cylindres rouges) où la force centrifuge sépare les fines. Le sable grossier sort par le bas tandis que l’eau propre et les ultrafines débordent par le haut.

Dans un circuit de lavage de granulats, les hydrocyclones jouent le rôle de système principal de classification et de récupération des particules fines. Ils sont souvent installés après les cribles ou laveurs primaires pour récupérer les sables fins et les boues. Par exemple, un système de récupération des fines comprend généralement un puisard, une pompe, un ou plusieurs hydrocyclones et un crible de déshydratation. Le trop-plein du crible ou du laveur à vis est pompé vers un ensemble de cyclones. Les cyclones capturent (underflow) les particules jusqu’à 400 mesh, qui sont ensuite dirigées vers un crible haute fréquence. Ce crible élimine l’excès d’eau, produisant un sable sans goutte, prêt à être transporté et stocké. Les particules plus fines que le seuil de coupure (ainsi que l’eau) vont dans l’overflow, vers un bassin de décantation ou un système de recyclage avancé. (Plusieurs cyclones fonctionnent en parallèle pour les gros débits.) En pratique, les hydrocyclones fonctionnent souvent en tandem avec des roues classifiantes, des désagrégateurs et des cribles de déshydratation. Par exemple, Polygonmach indique que son unité PM120 combine « cuves de collecte, roues à godets, pompes, hydrocyclones et cribles de déshydratation » pour produire deux sables propres. L’essentiel : les cyclones extraient les fines sous pression et force centrifuge, tandis que les cribles situés en aval finalisent et assèchent le produit.

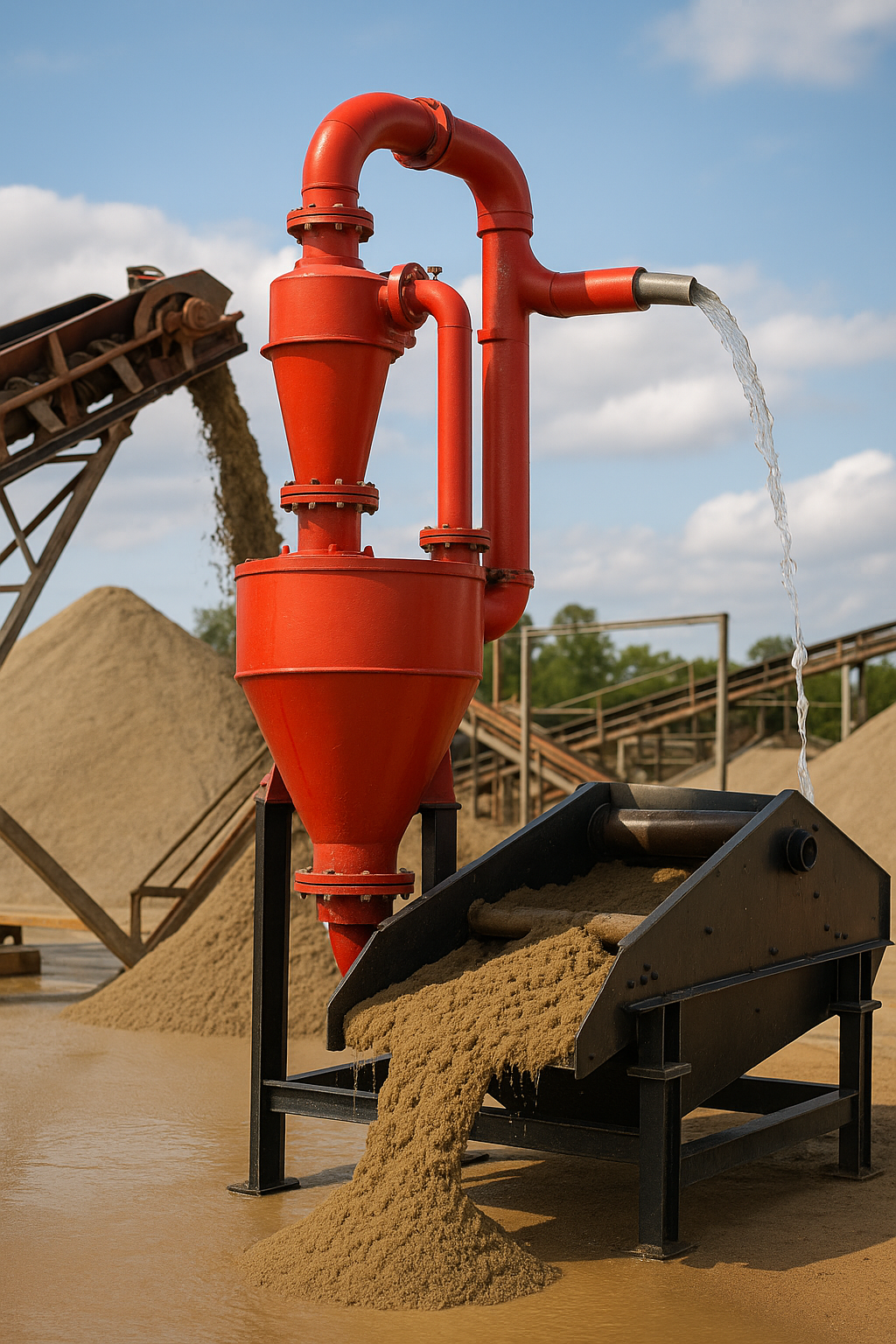

Système de récupération dans une station moderne : une vis de sable (en bas) alimente un hydrocyclone rouge (au centre). L’underflow (sable) retombe sur un crible de déshydratation, tandis que les fines partent en overflow vers les bassins. Ce système permet de réintroduire les fines dans le flux produit plutôt que de les perdre.

Avantages clés du lavage avec hydrocyclones

Dans la pratique, le lavage basé sur les hydrocyclones transforme les opérations de plusieurs façons :

Rendement maximal et qualité améliorée du produit :

Les hydrocyclones récupèrent les sables fins de valeur que les laveurs gravitaires perdraient. Une étude de cas indique qu’une installation typique peut perdre ~2,5 % de sable dans les bassins (plus de 10 000 tonnes/an à 200 t/h), soit des pertes financières de plusieurs centaines de milliers d’euros. Un cyclone capture ces fines en cours de processus, « éliminant la perte de fines de qualité vers les bassins — et maximisant le rendement produit ». Résultat : plus de sable commercialisable et meilleure maîtrise de la courbe granulométrique. Moins d’argiles ou de limons dans le sable signifie une meilleure qualité de béton ou de mortier (les fines excédentaires imposent une plus grande quantité de ciment). Dans de nombreux cas, les fines récupérées peuvent être réincorporées ou vendues comme matériaux de remplissage secondaires, transformant un flux de déchets en revenu.

Économie d’eau et réduction de l’empreinte au sol :

En capturant les solides avant qu’ils n’atteignent les bassins, les hydrocyclones réduisent drastiquement le volume de boues. La charge de solides des bassins peut diminuer de 50 à 90 %, permettant l’usage de bassins plus petits et un curage bien moins fréquent. Polygonmach note que les systèmes de récupération de fines « réduisent la quantité de matière envoyée au bassin », abaissant les coûts de nettoyage et les arrêts. Par ailleurs, l’eau de l’overflow peut être réutilisée directement, ce qui réduit la demande en eau fraîche. Polygonmach indique que les hydrocyclones apportent « une contribution très importante à l’économie d’eau et à la réduction des déchets ».

Un sable plus sec et prêt à la vente :

Les vis de lavage rejettent généralement du sable avec 23–30 % d’humidité, ce qui nécessite stockage et drainage. En revanche, l’underflow d’un cyclone dirigé vers un crible haute fréquence produit un sable à 12–15 % d’humidité, prêt à être vendu directement depuis le convoyeur. Dans un exemple de Polygonmach, l’humidité était de seulement 12 %. Cela signifie que le produit fini peut être utilisé ou expédié immédiatement (par exemple en béton), sans stockage préalable. Le temps et le coût de double manutention sont réduits : « vous pouvez vendre votre produit immédiatement, transformant votre sable en revenus dans les délais les plus courts ».

Moins de coûts et de maintenance :

Moins de pertes et de volumes réduits dans les bassins signifient des économies considérables. Les opérateurs évitent de louer des engins ou d’affecter du personnel au curage des bassins, et les retraitements sont réduits. Polygonmach signale que la récupération par hydrocyclone diminue la maintenance : « moins de curage, moins d’entretien, bassins plus petits ». Cela améliore aussi la sécurité : pas besoin de manipuler des boues toxiques, donc moins de risques d’accidents. En automatisant la capture des fines, les installations gagnent en disponibilité et efficacité — comme l’explique un ingénieur, les hydrocyclones permettent « un fonctionnement de l’équipement sans arrêts imprévus » grâce à leur fiabilité.

Design compact et économique :

Les hydrocyclones combinent haute capacité et faible encombrement. Polygonmach met en avant leur « design compact » et leur alimentation simple, ce qui les rend idéaux pour les processus à fort débit. Ils n’ont besoin que d’une pompe et d’un crible, contrairement aux grands bassins gravitaires. Cela libère de la place sur site. Les composants sont en général résistants à l’usure et faciles à remplacer, maintenant les coûts d’exploitation faibles. Le guide technique de Polygonmach les décrit comme « fiables, économiques et simples à utiliser » — des qualités qui expliquent leur adoption croissante dans les secteurs minier et des matériaux de construction.

Polygonmach et l’avenir du lavage de sable

Les stations modernes adoptent de plus en plus les hydrocyclones, et la gamme Polygonmach reflète cette évolution. Polygonmach explique que les hydrocyclones « accélèrent le processus de séparation » grâce à une chambre vortex alimentée à haute vitesse, ce qui les rend idéaux pour le nettoyage intensif du sable et la récupération des fines. Comme d’autres fabricants, Polygonmach associe ses hydrocyclones à des cribles de déshydratation (comme visibles sur ses fiches produits) pour produire un sable prêt à l’emploi avec faible humidité.

Selon Polygonmach, les hydrocyclones améliorent l’efficacité opérationnelle et la durabilité environnementale. L’entreprise souligne que ces dispositifs contribuent à « améliorer la pureté des produits, économiser l’eau et réduire les déchets ». En adoptant la technologie hydrocyclonique, les clients de Polygonmach peuvent atteindre des débits plus élevés sur des zones plus restreintes. À l’avenir, la combinaison d’hydrocyclones avec des systèmes de contrôle intelligents (suivi de pression et de débit) promet encore plus de précision et d’efficacité énergétique.

En conclusion, les hydrocyclones représentent une « révolution silencieuse » dans le lavage des granulats : ils utilisent la pression de la pompe et une hydraulique intelligente, au lieu de machines imposantes ou de la force brute, pour nettoyer le sable. Ils offrent une combinaison rare d’avantages — plus de sable vendable, moins d’eau gaspillée, et une maintenance réduite — le tout sans creuser un seul bassin. Pour les producteurs recherchant performance et durabilité, les hydrocyclones deviennent rapidement un outil essentiel des installations de lavage modernes.
