Logistique moderne du ciment via les terminaux de vente de ciment

Les terminaux de vente de ciment sont des installations spécialisées destinées au stockage en vrac et à la distribution du ciment. Ces terminaux servent de dépôts intermédiaires où le ciment provenant des usines de production est temporairement stocké avant d’être expédié vers les utilisateurs finaux ou les marchés régionaux. Ils sont généralement situés de manière stratégique – par exemple, près des ports, des nœuds ferroviaires ou des autoroutes principales – afin de faciliter le transport efficace du ciment par bateau, train ou camion. En agissant comme des centres régionaux d’approvisionnement, les terminaux de ciment contribuent à assurer un approvisionnement fiable et ponctuel vers les chantiers de construction et les centrales à béton, réduisant ainsi les distances de transport et les coûts. Ils disposent de silos de grande capacité et d’un réseau d’équipements de manutention permettant un déchargement rapide du ciment entrant, un stockage sécurisé garantissant la qualité, et un chargement rapide du ciment sortant pour la livraison.

Composants structurels et équipements des terminaux de vente de ciment

Les terminaux de ciment sont conçus avec une combinaison de structures robustes et de systèmes mécaniques destinés à la manutention de volumes importants de ciment en poudre. Les composants clés comprennent de grands silos de stockage, des convoyeurs de matériaux (mécaniques ou pneumatiques) pour déplacer le ciment, des systèmes de chargement/déchargement en vrac pour transférer le ciment vers ou depuis différents véhicules de transport, des systèmes de pesage pour la gestion des stocks et la précision commerciale, ainsi que des unités de contrôle centralisées pour l’automatisation et la surveillance de la sécurité. Chacun de ces composants joue un rôle essentiel pour garantir que le ciment puisse être réceptionné, stocké et expédié de manière efficace tout en conservant l’intégrité du produit et en minimisant la poussière et les pertes. Ci-dessous, nous détaillons chaque composant majeur et sa fonction dans un terminal de vente de ciment.

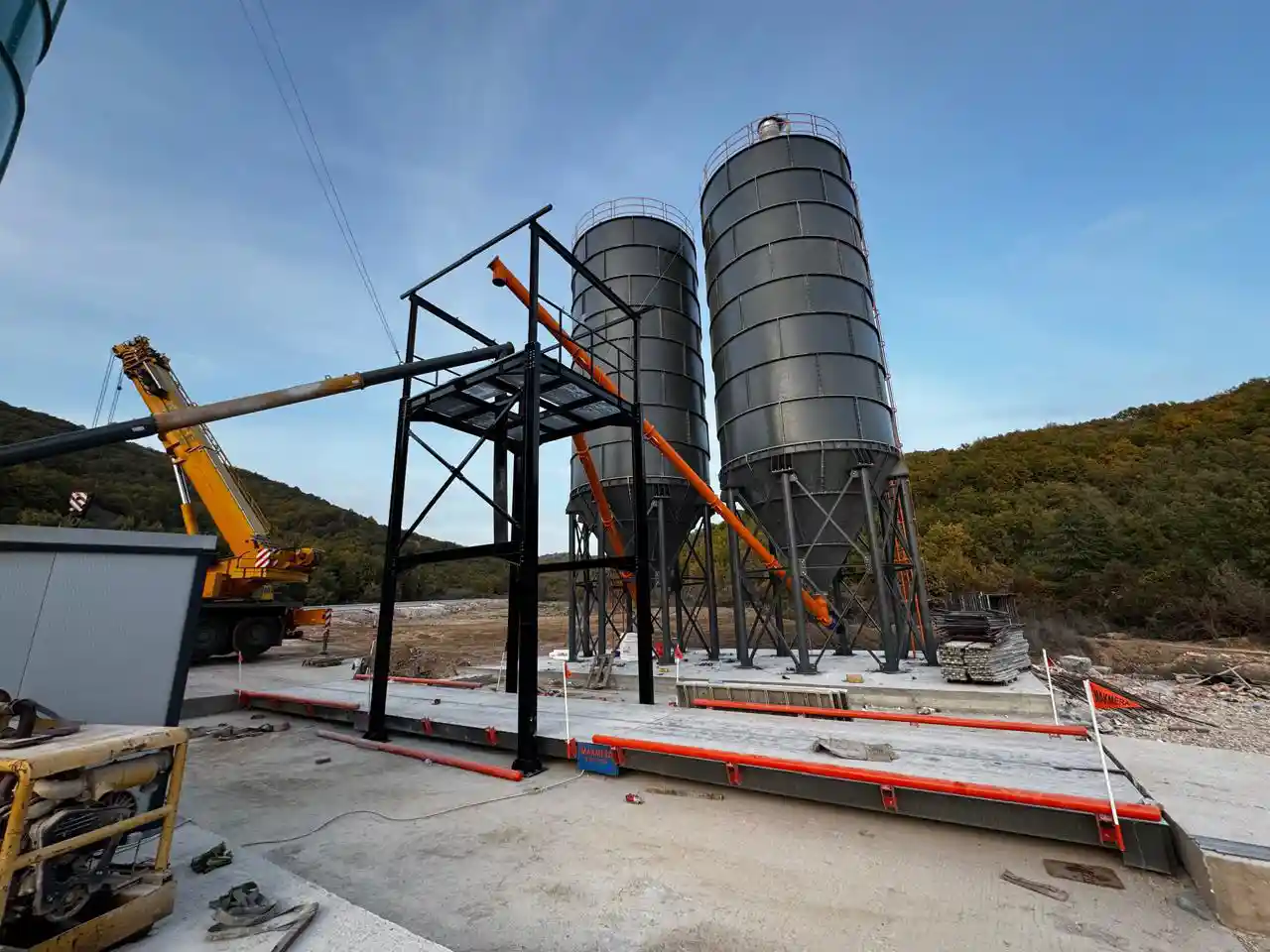

Silos de stockage

Les silos sont le point central de tout terminal de ciment, fournissant un stockage sûr et sec pour le ciment en vrac. La plupart des terminaux utilisent de hauts silos verticaux en acier ou en béton, capables chacun de contenir des centaines, voire des milliers de tonnes de ciment. En cas de contraintes de hauteur ou d’espace, les terminaux peuvent utiliser plusieurs silos plus courts ou même de grands silos modulaires plats (rectangulaires) pour atteindre la capacité requise. Les silos doivent être structurellement robustes et étanches aux intempéries, protégeant le ciment de l’humidité et des contaminations. De nombreux silos modernes sont fabriqués en acier boulonné, assemblés à partir de panneaux préfabriqués, ce qui permet de les transporter et de les ériger rapidement sur site. Ce design en kit boulonné permet non seulement une installation facile mais aussi un démontage ou une relocalisation du silo si nécessaire, offrant ainsi une flexibilité aux exploitants de terminaux. Dans d’autres cas, en particulier pour des besoins de très grande capacité, des silos en béton ou même des structures de stockage en forme de dôme peuvent être utilisés, offrant un stockage durable, nécessitant peu d’entretien, et parfois plus adapté aux zones sismiques ou aux sols instables.

À l’intérieur des silos, des dispositifs de conception aident à maintenir la qualité et le flux du ciment stocké. Par exemple, les silos sont souvent équipés de systèmes d’aération (plaques ou buses d’air situées dans le plancher ou les parois du silo) qui injectent de l’air pour fluidiser la poudre de ciment. Cela empêche le tassement et assure un écoulement régulier du ciment lors de l’extraction. Les grands terminaux peuvent compartimenter un silo en plusieurs chambres ou utiliser plusieurs silos pour stocker différentes qualités ou types de ciment, permettant ainsi une distribution plus flexible des produits. Au sommet de chaque silo, un système de ventilation filtrant la poussière ou un collecteur de poussière capte les particules de ciment déplacées lors des opérations de remplissage, les empêchant de s’échapper dans l’environnement. Les silos intègrent également des équipements de sécurité et de surveillance – par exemple, des indicateurs de niveau pour suivre les stocks, des soupapes de sécurité pour éviter les surpressions pendant le remplissage pneumatique, et parfois des capteurs de température ou d’humidité pour garantir que le ciment reste dans un état optimal. Dans l’ensemble, les silos de stockage dans un terminal de ciment sont des réservoirs de haute capacité, techniquement conçus, qui assurent un stockage sécurisé, sec et prêt à être déchargé à la demande.

Systèmes de chargement et de déchargement en vrac

Les systèmes de chargement et de déchargement en vrac désignent l’équipement qui transfère physiquement le ciment entre le terminal et les véhicules de transport – qu’il s’agisse de camions, de wagons ou de navires. Les systèmes de déchargement gèrent les livraisons de ciment entrant. Si le ciment arrive par camions-citernes ou par wagons trémies, ces véhicules déchargent généralement de manière pneumatique : ils pressurisent leur citerne et soufflent le ciment à travers un tuyau dans la ligne de remplissage du silo du terminal. Le point de raccordement du terminal comprend une conduite étanche menant au sommet du silo, avec un filtre pour évacuer l’air déplacé et un système de vannes pour contrôler le flux. Les camions à vrac peuvent décharger rapidement grâce à cette méthode, et les terminaux disposent souvent de baies de déchargement désignées permettant à plusieurs camions de se connecter et de décharger simultanément. Dans les cas où le ciment arrive par wagons non pressurisés, une fosse équipée d’un convoyeur mécanique peut être utilisée : les wagons déversent le ciment par gravité dans une trémie de réception, d’où une vis sans fin ou un élévateur à godets le transfère vers les silos. Pour les terminaux maritimes recevant le ciment par navire, des déchargeurs spécialisés sont employés – il peut s’agir de grands déchargeurs pneumatiques à vide ou de systèmes mécaniques (comme les déchargeurs à vis ou les déchargeurs continus). Ces équipements s’insèrent dans les cales du navire pour extraire le ciment et le transférer vers les installations terrestres. Par exemple, un terminal moderne de haute capacité peut utiliser un déchargeur à vis alimentant une ligne de convoyage allant jusqu’aux silos, permettant des cadences de déchargement de plusieurs centaines de tonnes par heure. Ces systèmes sont conçus pour un transfert fermé et sans poussière afin d’éviter les déversements ou les émissions pendant le déchargement maritime.

Du côté de l’expédition, des systèmes de chargement sont utilisés pour remplir les moyens de transport sortants avec du ciment. Le mode le plus courant est le chargement de camions-citernes en vrac. Les terminaux possèdent généralement plusieurs voies de chargement de camions, chacune située sous un silo ou une trémie tampon. Une station de chargement type comprend une goulotte de chargement ou une goulotte télescopique qui descend dans la trappe supérieure du camion-citerne, une vanne de sortie du silo ou un doseur pour contrôler le flux de ciment, et une unité de captation de poussière pour recueillir toute poussière échappée pendant le chargement. Les goulottes de chargement sont souvent dotées d’un manchon extérieur pour contenir la poussière et d’un conduit intérieur pour le ciment, permettant un chargement rapide avec un minimum d’émissions. Les systèmes avancés incluent même des positionneurs capables d’ajuster automatiquement la goulotte à la trappe du camion, ainsi que des capteurs qui arrêtent le flux lorsque le camion est plein. Sous le camion, on trouve généralement une bascule (pont-bascule) ou des cellules de pesée pour mesurer précisément la quantité de ciment chargée par différence de poids. Cela garantit que chaque camion repart avec la bonne quantité de produit et évite les surcharges au-delà des limites légales. Un terminal bien conçu peut charger les camions très rapidement – une citerne complète (par exemple 20 à 30 tonnes) peut être remplie en quelques minutes – afin de suivre le rythme de la demande en distribution. Des systèmes de goulottes similaires sont utilisés pour les wagons dans les terminaux assurant une distribution ferroviaire : une goulotte fixe ou mobile déverse le ciment dans les trémies ferroviaires, et des systèmes de pesée mesurent la quantité chargée.

Systèmes de pesage et de dosage

Le ciment étant vendu au poids, les systèmes de pesage sont essentiels dans un terminal de vente, à la fois pour la gestion des stocks et pour les transactions commerciales. L’équipement principal de pesage est la bascule pour camions (pont-bascule) utilisée lors du chargement des véhicules. Les camions sont souvent pesés à vide (poids à vide) à leur arrivée et repesés après chargement ; la différence indique le poids du ciment chargé. De nombreux terminaux modernes intègrent le processus de pesage directement dans la voie de chargement – par exemple, la voie elle-même peut être équipée d’une bascule encastrée, permettant de peser le camion sans déplacement vers une station séparée, ce qui rationalise l’opération. Le système de contrôle de chargement peut être relié à la bascule pour distribuer un poids prédéfini de ciment puis fermer automatiquement la vanne de décharge du silo une fois ce poids atteint. En plus des ponts-bascules, les terminaux peuvent employer des balances statiques ou dynamiques sur certains équipements : par exemple, un silo peut être monté sur des cellules de pesée pour mesurer en continu l’inventaire, ou un doseur à vanne rotative peut être équipé d’un débitmètre massique intégré pour totaliser le débit.

Pour le chargement ferroviaire, le pesage peut être effectué en remplissant les wagons jusqu’à un poids cible (si le wagon est sur une balance) ou par pesage en lots du matériau avant chargement. Lors des opérations d’ensachage, des balances à sacs garantissent que chaque sac reçoit le bon poids (souvent via une trémie de pesée ou une ensacheuse à vanne avec cellules de charge). Tous les dispositifs de pesée dans le terminal sont généralement étalonnés et certifiés, car ils ont un impact direct sur la facturation commerciale. De plus, les données de poids sont généralement intégrées au système de contrôle du terminal et à sa base de données, permettant le suivi des stocks et la génération de rapports sur les quantités entrantes/sortantes. Les terminaux à fort trafic utilisent l’identification automatisée (comme les étiquettes RFID sur les camions) et les automates programmables (PLC) pour associer les enregistrements de poids aux expéditions spécifiques, imprimer des tickets pour les chauffeurs et mettre à jour l’inventaire en temps réel. En résumé, les systèmes de pesage offrent un contrôle quantitatif du ciment circulant dans le terminal, garantissant que les clients reçoivent la quantité commandée et que l’installation puisse comptabiliser tous les volumes de produit.

Unités de contrôle et d'automatisation

Les terminaux modernes de vente de ciment sont fortement automatisés afin de traiter de grands volumes en toute sécurité et avec efficacité. Une unité de contrôle centrale (généralement un système de contrôle basé sur un automate programmable, ou PLC, avec une interface homme-machine, HMI) coordonne le fonctionnement des convoyeurs, des vannes, des trappes et d'autres équipements dans tout le terminal. Depuis une salle de contrôle, les opérateurs peuvent surveiller les niveaux des silos, démarrer ou arrêter les convoyeurs, ouvrir ou fermer les goulottes de chargement, et superviser les processus de chargement et de déchargement via des écrans informatiques. L'automatisation est programmée pour gérer des séquences comme l'activation du système de captation de poussière lors du début d’un déchargement, ou pour verrouiller certaines opérations – par exemple, une vanne de sortie de silo ne peut s’ouvrir que si un camion est correctement positionné et que le ventilateur du filtre à poussière fonctionne. Les terminaux les plus avancés sont souvent entièrement automatisés, nécessitant une intervention manuelle minimale pour chaque chargement. Dans certains terminaux récents, l’ensemble du processus, depuis le déchargement du navire, le stockage dans les silos jusqu'au chargement sur camions ou wagons, est géré par un système automatisé – un exemple d'installation combine la réception maritime et ferroviaire avec des opérations de chargement automatisées pour camions et wagons, le tout sous la gestion d’un système de contrôle centralisé.

Les unités de contrôle incluent typiquement des instruments et logiciels garantissant la sécurité et l’efficacité. Elles conservent des enregistrements des stocks (en suivant la quantité de ciment présente dans chaque silo et depuis combien de temps) et peuvent déclencher automatiquement des commandes de réapprovisionnement lorsque les niveaux sont bas. De nombreux terminaux mettent en œuvre une gestion des stocks pilotée par base de données, intégrée à la logistique des fournisseurs ; par exemple, le système d’un terminal a été conçu pour envoyer des données sur les stocks et les consommations aux fournisseurs de ciment afin de coordonner les livraisons par barge en temps utile. Le système de contrôle gère également les fonctions d’alarme – par exemple, il peut signaler une baisse de débit (indiquant un blocage potentiel) ou une pression trop élevée dans un silo (suggérant un problème de filtre), permettant aux opérateurs de prendre les mesures correctives appropriées. Des équipements critiques comme les convoyeurs mécaniques peuvent intégrer une surveillance de leur état ; dans un cas concret, les contrôles ont été améliorés par la surveillance en temps réel de la température des roulements des convoyeurs, ce qui permet une maintenance prédictive et évite les arrêts imprévus.

Processus logistiques et opérationnels

Au-delà des composants physiques, les terminaux de vente de ciment sont définis par leurs flux logistiques – c’est-à-dire la manière dont le ciment est réceptionné, stocké et expédié. Les processus opérationnels d’un terminal de ciment visent à garantir que les livraisons entrantes sont déchargées efficacement, que le ciment est correctement conservé pendant le stockage, et que les commandes sortantes sont exécutées à la demande. Voici un aperçu des étapes typiques impliquées :

Déchargement du ciment entrant

La plupart des terminaux reçoivent du ciment en vrac par une ou plusieurs sources : livraisons par camions-citernes, wagons ferroviaires ou navires/barques (dans le cas de terminaux d’importation ou de distribution côtière). À leur arrivée, les véhicules sont dirigés vers la station de déchargement appropriée. Pour un camion, cela signifie une connexion par tuyau étanche où le conducteur relie le tuyau de décharge pneumatique du camion au collecteur d’admission du terminal. Le compresseur embarqué du camion (ou un compresseur central du terminal) envoie de l’air pour pousser le ciment en poudre à travers le tuyau dans la conduite d’alimentation du silo. À mesure que le ciment entre, l’air contenu dans le silo est évacué par le collecteur de poussière, qui capture les particules fines pour éviter leur dispersion dans l’environnement. Un camion-citerne standard peut être déchargé en 20 à 30 minutes dans de bonnes conditions. Si plusieurs silos sont disponibles, le terminal peut orienter différents camions vers différents silos simultanément afin d’accélérer le débit. Dans le cas des wagons, souvent utilisés pour transporter de grands volumes, le déchargement se fait généralement par gravité. Le wagon est positionné au-dessus d’une fosse de réception et ses trappes inférieures sont ouvertes pour libérer le ciment dans une trémie. De là, un élévateur à godets ou un système de succion pneumatique transporte le ciment vers les silos de stockage. Les terminaux construits pour la réception ferroviaire disposent généralement d’une trémie de voie et d’un système de confinement ou de ventilation pour limiter la poussière pendant le déversement.

Dans les terminaux qui reçoivent le ciment par navire, le processus de déchargement constitue une opération majeure. Un déchargeur de navire dédié (fixe ou mobile) est introduit dans la cale du navire. Les déchargeurs pneumatiques utilisent de longs tuyaux d’aspiration pour pomper le ciment, tandis que les systèmes mécaniques disposent d’une vis verticale pour soulever le matériau. Le ciment est transféré vers un système de réception sur le quai – généralement vers un pipeline ou un convoyeur à bande – puis dirigé vers les silos du terminal. Les terminaux à grande capacité peuvent décharger les navires à des cadences allant de 800 à 1 000 tonnes par heure grâce à des équipements sophistiqués, ce qui est essentiel pour réduire le temps d’accostage du navire. Tout au long de ces processus, une attention particulière est portée à la manipulation sans poussière et à la sécurité. Les opérateurs surveillent le déchargement en temps réel via le système de contrôle. Une fois qu’un camion ou un wagon est vide, les connexions sont fermées (pour éviter toute humidité dans le silo), et le véhicule quitte la zone de déchargement. Dans les terminaux très fréquentés, la logistique est synchronisée pour qu’un nouveau camion puisse prendre immédiatement la place de celui qui part – garantissant ainsi un flux continu.

Stockage et gestion du matériau

Une fois le ciment déchargé dans les silos, il entre dans la phase de stockage de l’opération. Pendant cette phase, les opérateurs se concentrent sur la préservation de la qualité du ciment et la surveillance des niveaux de stock. Le ciment doit rester sec et exempt de toute contamination, de sorte que les silos sont hermétiquement fermés, sauf pour la ventilation contrôlée. Les systèmes d’aération du terminal peuvent être activés périodiquement pour fluidifier le ciment et empêcher qu’il ne se compacte en masse solide, surtout si un silo n’est pas vidé fréquemment. L’aération aide aussi à refroidir le ciment s’il a été livré chaud (ce qui peut survenir après le broyage ou une exposition au soleil pendant le transport). Dans certains grands terminaux ou dans des climats extrêmes, les silos peuvent comporter des dispositifs de contrôle ou de surveillance de la température pour s’assurer que le ciment stocké reste dans une plage favorable à sa qualité.

La gestion des stocks est une tâche essentielle dans l’exploitation. Le terminal suit combien de tonnes de ciment se trouvent dans chaque silo et de quel type (s’il y en a plusieurs). Cela est assuré via les capteurs de niveau et les systèmes de pesage mentionnés précédemment. Une donnée d’inventaire précise est indispensable tant pour honorer les commandes sortantes que pour planifier la logistique entrante – par exemple, déterminer quand programmer la prochaine livraison ferroviaire ou maritime afin que les silos aient la capacité de l’accueillir. Les terminaux sont souvent interconnectés avec les usines de production ou les fournisseurs de ciment : un système de gestion d’inventaire basé sur une base de données peut envoyer automatiquement des mises à jour ou des signaux de réapprovisionnement lorsque les niveaux descendent sous un seuil. Cela garantit une chaîne d’approvisionnement continue, évite les ruptures de stock susceptibles de bloquer les chantiers, et empêche également les surcharges.

Chargement sortant et distribution

La fonction ultime d’un terminal de vente de ciment est d’expédier le ciment vers les utilisateurs finaux – généralement par camions en vrac (à destination d’usines de béton prêt à l’emploi, de chantiers ou de distributeurs), mais parfois aussi par train ou même par bateau pour une distribution secondaire. Les opérations de chargement sont donc une activité quotidienne orchestrée pour répondre aux commandes. Lorsqu’un camion arrive pour charger, il se présente à une barrière ou une station de pesée où la commande est vérifiée (souvent via un système informatique qui connaît le type et la quantité de ciment à charger). Le camion est ensuite dirigé vers la voie de chargement assignée. Le processus de chargement est souvent automatisé : l’opérateur (ou le conducteur, depuis une borne) lance la séquence de chargement pour le poids spécifié. Le système vérifie la bonne connexion du silo, puis ouvre le mécanisme d’alimentation pour déverser le ciment dans le camion-citerne via la goulotte. À mesure que le camion se remplit, une combinaison de capteurs de niveau dans la goulotte ou de relevés de la balance détermine le moment d’arrêt du flux. De nombreux terminaux chargent par poids pour plus de précision ; par exemple, si une commande est de 28 tonnes, le système s’arrête exactement à ce poids, garantissant des livraisons uniformes. Le dépoussiéreur de la goulotte aspire toute poussière échappée, assurant visibilité et propreté. En quelques minutes, la charge cible est atteinte. La goulotte est relevée, la trappe refermée, et le camion peut être repesé pour confirmer la charge nette. Enfin, des documents tels qu’un bon de livraison sont imprimés, et le camion peut partir livrer le ciment.

Pour les expéditions ferroviaires sortantes, le processus est similaire mais généralement à plus grande échelle par véhicule. Une voie de chargement ferroviaire dans le terminal peut accueillir plusieurs wagons trémies. Ces wagons sont remplis soit successivement en les repositionnant sous une goulotte fixe, soit via un chargeur mobile qui se déplace le long du train. Les terminaux qui chargent des trains entiers doivent s’aligner sur les horaires ferroviaires et charger tous les wagons dans un délai court. Les wagons sont eux aussi chargés par pesée ; parfois, l’ensemble du train est pesé sur une balance ferroviaire après le chargement pour vérifier le tonnage total.
