Очистка под давлением: Тихая революция гидроциклонов в промывке заполнителей

Очистка песка и гравия — это гораздо больше, чем просто использование воды. Это процесс, связанный с контролем мелких частиц, глины и уровня влажности, чтобы соответствовать строгим техническим требованиям (например, бетонный песок должен быть практически свободен от ила фракции -200 mesh). Традиционные моечные установки обычно используют крупные классификаторы на основе гравитации (например, моечные резервуары) и винтовые мойки песка, которые создают шлам — смесь воды с илистыми и глинистыми включениями, направляемую в отстойники. Однако отстойники дороги: они требуют значительных площадей и частой очистки, отнимают время и приводят к потере качественного песка (экскаватор должен регулярно вычищать шлам). Сегодня происходит «тихая революция» в проектировании моечных установок: вместо того чтобы бороться с мелочью с помощью гравитации, производители используют гидроциклоны — устройства, работающие под давлением, которые отделяют мелкие частицы прямо на месте и возвращают очищенную воду обратно в цикл. Как отметил один из специалистов отрасли: «С гидроциклоном вы можете улавливать мелкие твердые частицы до того, как они попадут в отстойник», уменьшая его объем и превращая то, что раньше было отходами, в товарный продукт.

Гидроциклоны на удивление просты по конструкции. Это, по сути, центрифуги высокого давления без движущихся частей. Шлам (вода + заполнитель) подается под давлением в верхнюю часть конической камеры, как правило, через тангенциальный вход, создавая вихревой поток высокой скорости. Центробежная сила отбрасывает более тяжелые или крупные частицы к стенкам камеры, заставляя их двигаться по спирали вниз и выходить через нижний слив. Тем временем более мелкие частицы и большая часть жидкости формируют центральное «воздушное ядро» и выводятся через верхний перелив. Иначе говоря, «более плотные частицы отталкиваются к наружной стенке», и тяжелый песок оседает снизу, а легкие частицы перемещаются к центру — туда, где выходит более чистая жидкость. Параметры работы гидроциклона зависят от давления подачи и геометрии устройства: чем выше давление, тем более тонкое разделение (больше ультратонких частиц попадает в нижний слив), и наоборот. Также угол конуса влияет на степень разделения (например, 10° — более тонкая отсечка, чем 40°). Важно то, что гидроциклоны не требуют двигателей или ремней, работают тихо и нуждаются только в насосе — это делает их прочным и малозатратным решением для моечных установок.

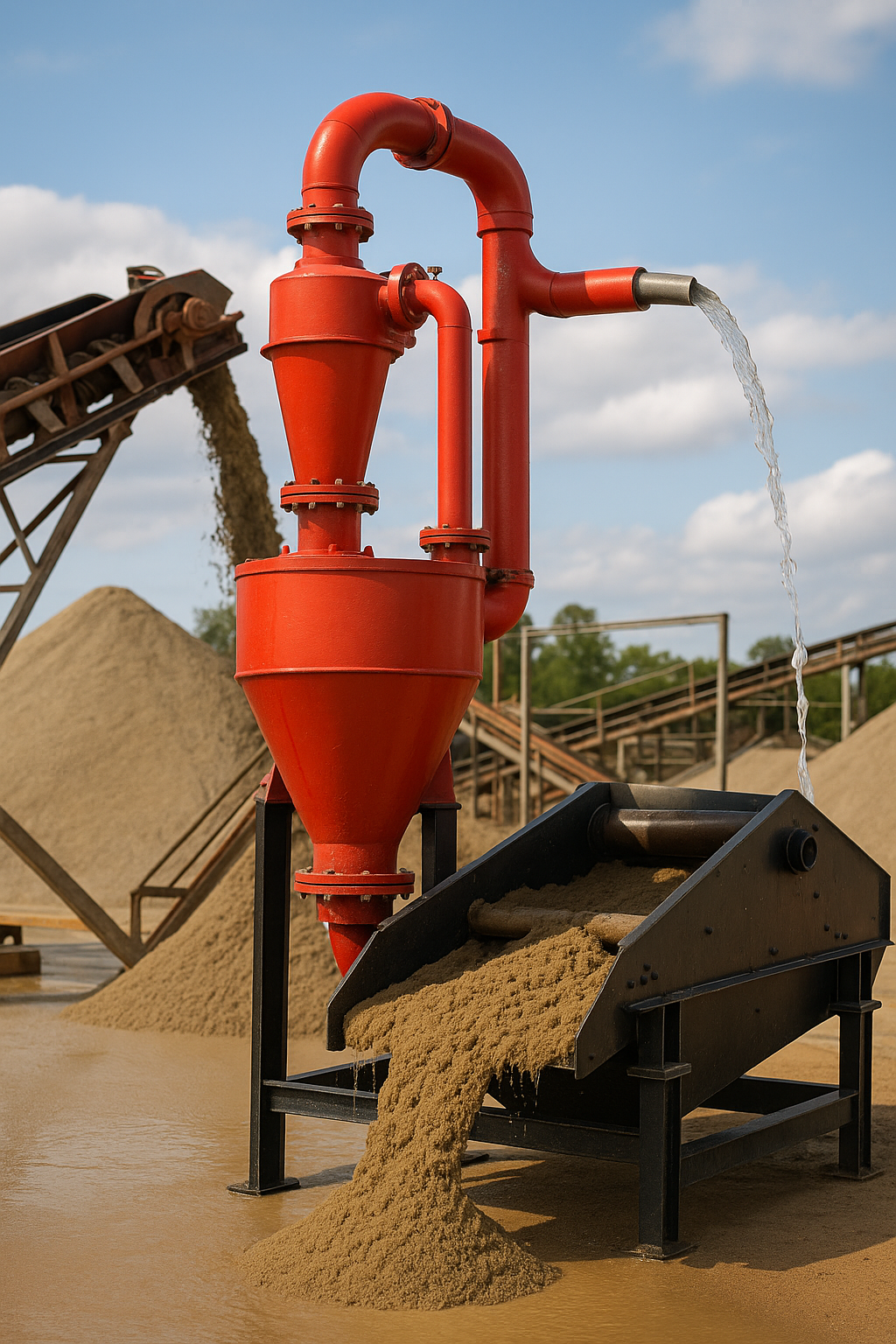

Гидроциклоны в действии: шлам подается в высокие циклоны (красные цилиндры), где центробежная сила отделяет мелкие фракции. Крупный песок выходит через нижнее отверстие, а чистая вода и ультрамелкие частицы — через верх.

В схемах промывки заполнителей гидроциклоны являются основными рабочими узлами для классификации и возврата мелких частиц. Их часто устанавливают после первичных грохотов или моек для улавливания мелкого песка и ила. Например, типичная система «восстановления мелочи» состоит из приемной ямы, насоса, одного или нескольких гидроциклонов и обезвоживающего грохота. Шлам, поступающий из винтовой мойки или грохота, перекачивается в кластер гидроциклонов. Гидроциклоны отбирают (в нижний слив) частицы до 400 mesh и мельче, которые затем подаются на высокочастотный грохот. Этот грохот удаляет лишнюю воду, выдавая продукт — песок, который можно сразу транспортировать и складировать. Частицы, более мелкие, чем отсечка, а также большая часть воды попадают в верхний слив и далее — в отстойник или систему рециркуляции воды. (Обычно используется несколько циклонов параллельно при больших объемах.) На практике гидроциклоны часто работают в тандеме с колесными классификаторами, мешалками и грохотами обезвоживания. Например, Polygonmach в своей установке PM120 использует «накопительные баки, колесные классификаторы, насосы, гидроциклоны и грохоты обезвоживания» для получения двух фракций чистого песка. Главное: гидроциклоны удаляют мелкие частицы с помощью давления и центробежной силы, а последующие грохоты доочищают и осушают материал.

Современная схема отбора из моечной установки: винтовая мойка (снизу) подает шлам в красный гидроциклон (в центре). Слив (песок) направляется на грохот обезвоживания, а мельчайшие частицы — в отстойники. Эта схема возвращает мелочь в поток продукции, а не теряет её.

Ключевые преимущества промывки с гидроциклонами

В производстве гидроциклонная промывка трансформирует процесс по нескольким направлениям:

Максимальный выход и качество продукции:

Гидроциклоны восстанавливают ценный мелкий песок, который обычно теряется в гравитационных установках. Согласно одному исследованию, типичная установка может терять ~2,5% песка в отстойниках (более 10 000 тонн/год при 200 т/ч), что означает потери дохода в сотни тысяч долларов. Гидроциклон отбирает эти частицы «на лету», «устраняя потери качественной мелочи — максимизируя выход продукции». Это означает больше продаваемого песка и более точный контроль фракций. Меньше глины и ила в песке — выше качество бетона и растворов (избыточная мелочь увеличивает расход цемента). Восстановленные мелкие фракции можно повторно вводить в продукт или продавать как вторичную засыпку — превращая отход в доход.

Экономия воды и сокращение занимаемой площади:

Гидроциклоны улавливают твердые частицы до их попадания в отстойники, существенно уменьшая объем осадка. Нагрузка на отстойники может снизиться на 50–90%, что позволяет использовать меньшие емкости с реже необходимой очисткой. Polygonmach сообщает, что системы возврата мелочи «снижают объем материала, попадающего в отстойники», уменьшая затраты и простои. Кроме того, воду из перелива циклонов часто можно использовать повторно, уменьшая потребление свежей воды. Polygonmach отмечает, что гидроциклоны «вносят важный вклад в экономию воды и снижение отходов».

Более сухой, быстро реализуемый песок:

Винтовые мойки выдают песок с влажностью 23–30%, требуя складирования и ожидания осушки. В то время как гидроциклон + грохот обезвоживания выдает песок с влажностью 12–15%, пригодный для немедленной отгрузки. В одном из примеров от Polygonmach влажность песка составила всего 12%. Это означает, что продукт можно использовать или отгружать сразу (например, в бетон), без складирования. Уменьшаются временные и финансовые затраты на двойную переработку: «вы можете продать продукт сразу, превратив песок в прибыль в кратчайшие сроки».

Снижение затрат и простоев:

Меньше потерь, меньше объемов отстойников — больше экономии. Нет нужды арендовать экскаваторы и задействовать персонал на чистку, повторная переработка сокращается. Polygonmach отмечает: «меньше обслуживания отстойников, меньше очистки, меньший объем». Повышается также безопасность: нет необходимости работать с токсичной грязью — меньше рисков. В целом, автоматизация отбора мелочи увеличивает производительность и снижает внеплановые остановки — как отмечает инженер: «гидроциклоны обеспечивают работу оборудования без неожиданных простоев».

Компактность и экономическая эффективность:

Гидроциклоны обеспечивают высокую производительность при минимальных габаритах. Polygonmach отмечает, что «компактная конструкция» и простой вход делают их идеальными для высокопроизводительных процессов. Им требуется только насос и грохот, в отличие от гравитационных баков. Это экономит место. Элементы конструкции износостойкие, легко заменяемые — это снижает операционные расходы. В технической документации Polygonmach сказано, что гидроциклоны — «надежный, простой в эксплуатации и экономически выгодный метод» разделения — именно поэтому их всё чаще применяют в горной и строительной промышленности.

Примеры из практики подтверждают это: по данным Pit & Quarry, одна установка, добавившая циклоны, сократила объем поступающей в отстойники мелочи на 100%, получила «две фракции чистого песка» и сэкономила более 100 000 долларов в год.

Polygonmach и будущее промывки песка

Современные установки всё чаще используют гидроциклоны, и ассортимент Polygonmach полностью это отражает. Компания отмечает, что гидроциклоны «ускоряют процесс разделения» за счёт высокоскоростной подачи в вихревую камеру — это делает их идеальными для агрессивной очистки песка и возврата мелких частиц. Polygonmach, как и другие, комплектует свои гидроциклоны грохотами обезвоживания, обеспечивая готовый к продаже песок с низкой влажностью.

С точки зрения Polygonmach, гидроциклоны повышают эффективность и устойчивость производства. Компания подчёркивает, что эти устройства «повышают чистоту продукта, экономят воду и уменьшают отходы». Благодаря гидроциклонам, клиенты Polygonmach могут обрабатывать больше при меньшей площади. В будущем комбинация гидроциклонов с интеллектуальным управлением (мониторинг давления и расхода) даст еще более точный контроль и энергоэффективность.

В заключение: гидроциклоны — это «тихая революция» в промывке заполнителей: они очищают песок не с помощью массивных машин, а с помощью давления и грамотной гидравлики. Они предлагают уникальное сочетание — больше продукции, меньше потерь, ниже затраты — без необходимости рыть ни одного отстойника. Для тех, кто стремится к производительности и устойчивости, гидроциклоны становятся ключевым элементом оборудования моечных установок.
