Postupak postavljanja mobilne betonske baze na licu mjesta – korak po korak

Uvod

Beton je okosnica građevinske industrije, a postavljanje betonske baze direktno na gradilištu može značajno povećati efikasnost. Mobilna betonska baza na licu mjesta (često nazvana „site type” baza) je prenosiva oprema koja se postavlja direktno na gradilištu kako bi proizvodila svjež beton po potrebi. Ove mobilne baze dizajnirane su za laku relokaciju i brzu instalaciju, čime se eliminiše potreba za transportom betona sa udaljenih postrojenja za gotove mješavine. Polygonmach-ova PAC serija je odličan primjer – potpuno mobilne „site type” betonske baze dizajnirane za brzo postavljanje i minimalne administrativne zahtjeve.

Zaista, Polygonmach je nedavno instalirao PAC-60 betonsku bazu na gradilištu u Poljskoj, što pokazuje kako ovakva postrojenja omogućavaju evropskim projektima da zadovolje potrebe za betonom direktno na gradilištu. Model PAC-60 (kapaciteta 60 m³/h) postavljen je u Poljskoj brzom instalacijom, što ističe praktične prednosti proizvodnje betona direktno na terenu.

U ovom članku predstavljamo detaljan, korak-po-korak pregled procesa postavljanja mobilne betonske baze na licu mjesta, opis potrebne infrastrukture, vremenskih okvira i ključnih inženjerskih razmatranja. Takođe ćemo uporediti mobilne, stacionarne, kompaktne i „on-site” baze kako bismo razumjeli njihove razlike u mobilnosti, vremenu postavljanja, kapacitetu, potrebama za prostorom i idealnoj upotrebi.

Proces Instalacije Korak po Korak

Nakon što je lokacija pripremljena i komponente baze isporučene, može se pristupiti montaži. U nastavku je prikazan korak-po-korak opis tipičnog procesa postavljanja mobilne betonske baze na licu mjesta, koristeći PAC-60 model kompanije Polygonmach kao primjer:

Pozicioniranje i Označavanje

Sa pripremljenim terenom, prvi korak je označavanje tačne pozicije za svaki modul baze. Ispitajte očišćeno područje i pomoću kolaca ili markera označite gdje će biti postavljeni bunkeri za agregat, platforma za miješanje, silos za cement i ostale jedinice. Ispravno poravnanje je važno – baza treba biti orijentisana tako da omogućava lak pristup kamionima i minimalno rukovanje materijalima. U ovoj fazi se takođe mogu napraviti manje prilagodbe u nivou terena ili postaviti ploče za nivelisanje kako bi baza bila potpuno ravna.

Postavljanje Temelja i Potpora

Za mnoge mobilne/on-site baze, posvećen temelj može biti minimalan, ali je često potrebna neka vrsta potpore. Ako proizvođač to zahtijeva, instaliraju se prethodno izrađeni betonski temelji ili čelične grede koje će podržavati okvir baze. Na primjer, platforma za miješanje ili bunkeri za agregat mogu se osloniti na čelične noge koje zahtijevaju stabilne podloge. U slučaju stacionarne ili teže baze, ovaj korak bi uključivao izgradnju armirano-betonskog temelja prema inženjerskim specifikacijama i čekanje da se stvrdne. Međutim, za mobilnu bazu poput PAC-60, fokus je na tome da kompaktna osnova ili šasija budu ravnomjerno podržani na tlu bez značajnog slijeganja. Učvršćivanje možda neće biti opsežno, ali ako baza uključuje visoki vertikalni cementni silos, anker vijci ili zemljani šrafovi mogu se koristiti za učvršćivanje protiv opterećenja vjetrom.

Isporuka i Istovar Modula

Zatim se donose komponente baze za postavljanje. Mobilne baze se često isporučuju kao više unaprijed sastavljenih modula (npr. jedinica za miješanje, jedinica bunkera za agregat, transportna traka i sekcije silosa). Mobilna dizalica se obično koristi za istovar i postavljanje ovih modula. Na primjer, prvog dana instalacije može se istovariti jedinica bunkera za agregat i postaviti na mjesto, a zatim se jedinica miješalice podiže na svoju potporu. Svaki modul se pažljivo spušta na pripremljenu osnovu ili šasiju, a ekipa ga usmjerava kako bi se poravnale rupe za vijke i tačke povezivanja. Ključno je istovariti sve glavne komponente odmah po dolasku kako bi se izbjeglo duplo rukovanje i brzo oslobodila transportna vozila. Polygonmach-ova PAC-60 baza je dizajnirana za ovakvo brzo postavljanje – njene komponente (uključujući glavnu miješalicu od 1 m³ i transportni sistem) prilagođene su standardnom transportu i mogu se lako sastaviti na licu mjesta. Na kraju ovog koraka, glavni strukturni elementi baze – bunkeri za agregat, glavni okvir sa miješalicom i cementni silos – su na svojim mjestima.

Mehaničko Sastavljanje Baze

Kada su svi moduli grubo postavljeni, montažna ekipa ih povezuje u operativnu bazu. Ovo uključuje zavrtanje dijelova bunkera za agregat (često gornji i donji bunker), postavljanje jedinice za miješanje i njeno fiksiranje, te povezivanje transportnih traka ili elevatora koji prenose agregat u miješalicu. Za PAC-60 u Poljskoj, nakon postavljanja glavne šasije i bunkera, tim je instalirao platforme, ograde i pristupne staze za siguran pristup miješalici i bunkerima, a zatim montirao cementni silos i spiralne transportere. Cementni silos (ako je isporučen zasebno) se podiže u uspravan položaj i fiksira za svoju osnovu – sadrži cement za mješavinu i često uključuje filter za prašinu i indikatore nivoa. Svi mehanički spojevi se zatežu: ispusne kapije na bunkerima, vage za mjerenje agregata i svi sklopivi transporteri se otvaraju u radni položaj. U ovoj fazi je važno osigurati da su svi pokretni dijelovi postrojenja (transporteri, osovine miješalice, ventili) pravilno podmazani i da nijedan vijak nije ostao labav. Faza montaže efektivno pretvara kolekciju dijelova u ujedinjenu betonsku bazu spremnu za rad. Važno je napomenuti da Polygonmach-ove on-site baze dolaze uglavnom unaprijed ožičene i opremljene cijevima iz fabrike, što značajno smanjuje vrijeme montaže na licu mjesta. Pošto su ove baze namijenjene za brze promjene lokacije, mnoge podsisteme su dizajnirane kao plug-and-play. Nakon mehaničke montaže, obavlja se detaljna vizuelna inspekcija kako bi se provjerilo da su sve strukturne veze i potpore sigurne.

Električne i Vodovodne Povezivosti

Nakon što je struktura baze sastavljena, sljedeći korak je povezivanje svih potrebnih instalacija i kontrolnih sistema. Električni kablovi se povezuju od glavnog izvora napajanja (ili generatora) do komandne table i motora baze. Kvalifikovani električar treba da ožičava komandnu kabinu, osiguravajući da su upravljačka jedinica, senzori i pogoni pravilno povezani. Moderne baze poput PAC-60 imaju automatizovane kontrolne sisteme, pa je povezivanje ćelija opterećenja (za vaganje cementa, agregata, vode) i povezivanje senzora sa računarom ključno. Istovremeno se završava vodovodna instalacija povezivanjem vodovodne linije sa spremnikom za vodu baze ili pumpnim sistemom, te linija za doziranje aditiva sa odgovarajućim spremnicima. Komprimirane zračne linije iz kompresora na lokaciji povezuju se za napajanje pneumatskih cilindara koji upravljaju kapijama i ventilima bunkera. Polygonmach-ove on-site baze obično uključuju sve ove linije u modularnoj formi, što olakšava njihovo povezivanje pomoću brzih spojnica ili prirubnica. Tokom ovog koraka, ekipa će takođe montirati sve preostale dodatke, kao što su sakupljači prašine na cementnom silosu, i provjeriti da su sigurnosni sistemi (npr. tasteri za hitno zaustavljanje, granični prekidači) pravilno povezani. Kada se napajanje aktivira, tim može pokrenuti kontrolni sistem u pripremi za testiranje.

Testiranje, Kalibracija i Puštanje u Rad

Završni korak je testiranje opreme i kalibracija baze kako bi se osiguralo precizno, visokokvalitetno proizvodnje betona. U početku se obavljaju suhi probni radovi: svaki motor (miješalica, transporter, šraf silosa) se kratko pokrene radi provjere smjera okretanja i mehaničkog integriteta. Provjerava se rad izlaznih kapija, sistema za aeraciju u silosima i vaga. Kalibracija je ključni dio puštanja u rad – sistemi za vaganje agregata, cementa, vode i aditiva se kalibriraju pomoću testnih tegova ili poznatih zapremina kako bi sistem precizno mjerio sastojke. Na primjer, u instalaciji PAC-60 u Poljskoj, vjerovatno su korišćeni testni tegovi za kalibraciju ćelija opterećenja miješalice od 1 m³ i vaga bunkera za agregat, kako bi svaka serija imala tačne proporcije. Nakon kalibracije se miješaju prve probne serije betona. Prvo se može izvršiti „suha“ serija (bez vode) kako bi se provjerio protok materijala. Zatim se proizvodi puna „mokra“ serija i provjerava konzistencija (slump) i kvalitet betona. Tokom ovih testova, tehničari će podesiti vrijeme miješanja, protok i postavke softvera prema željenim specifikacijama betona. Po potrebi se uzimaju uzorci betona radi provjere čvrstoće i obradivosti. Tek kada baza konstantno proizvodi beton unutar zadatih tolerancija, smatra se potpuno puštenom u rad. Na ovoj tački, operateri se obučavaju za rad sa kontrolnim sistemom i standardnim procedurama rada. Puštanje u rad završava se nakon što svi sigurnosni pregledi budu završeni, svi sistemi podešeni i baza spremna za početak redovne proizvodnje. Cijela instalacija – od pripreme lokacije do prve serije betona – obično se završava u roku od nekoliko dana za mobilnu bazu. Ovi brzi rokovi postavljanja jasno su demonstrirani u projektu PAC-60 u Poljskoj, gdje je on-site baza počela sa proizvodnjom betona za manje od sedmicu dana od isporuke.

Tipična vremenska linija i trajanje postavljanja

Jedna od ključnih prednosti mobilnih betonskih postrojenja na licu mjesta je brzina postavljanja. Za razliku od velikih stacionarnih postrojenja kojima mogu biti potrebne sedmice za instalaciju (zbog opsežnog učvršćivanja temelja i montaže), mobilna postrojenja mogu biti operativna u vrlo kratkom vremenskom roku. Generalno, potpuno tvornički pripremljeno mobilno postrojenje poput PAC-60 može biti instalirano i početi proizvodnju betona unutar nekoliko dana. Tačan vremenski okvir zavisi od veličine postrojenja i uslova na gradilištu, ali da bismo ilustrovali, uzmimo tipičan raspored:

Dan 0–1: Završne pripreme terena (nivelisanje tla, obilježavanje) dok komponente pristižu.

Dan 1: Postavljanje glavnih komponenti pomoću dizalice (bunkeri za agregat, jedinica miješalice itd.).

Dan 2: Završna montaža (podizanje silosa, spajanje transportnih traka, pristupnih staza) i početak povezivanja na komunalije.

Dan 3: Završetak elektroinstalacija i vodovodnih priključaka. Početno testiranje motora i kontrolnih sistema.

Dan 4: Kalibracija vaga i probna proizvodnja serije betona. Fino podešavanje postavki.

Dan 5: Potpuna primopredaja i prva službena serija proizvodnje.

U mnogim slučajevima, osnovna mehanička instalacija (koraci 3 i 4 iznad) može biti završena za 1–2 dana, dok testiranje i puštanje u rad (koraci 5–6) traju još 1–2 dana. Modularni dizajn kompanije Polygonmach ima za cilj da minimizira vrijeme montaže – budući da se postrojenja tipa "site" isporučuju kao unaprijed poravnati moduli, potreba za montažom na licu mjesta je svedena na minimum. Nije neuobičajeno da mobilno postrojenje krene u pogon u roku od 3–5 dana od isporuke. Industrijski izvori bilježe da se neka unaprijed projektovana betonska postrojenja mogu instalirati i pustiti u proizvodnju za svega 3 do 8 dana. Ova brza postavka je posebno dragocjena u brzim građevinskim projektima ili udaljenim lokacijama u Evropi gdje građevinska sezona može biti ograničena vremenskim uslovima. Smanjenjem vremena postavljanja, mobilna postrojenja omogućavaju izvođačima da ranije počnu sa betoniranjem, čime se projekti održavaju u planiranom vremenskom okviru.

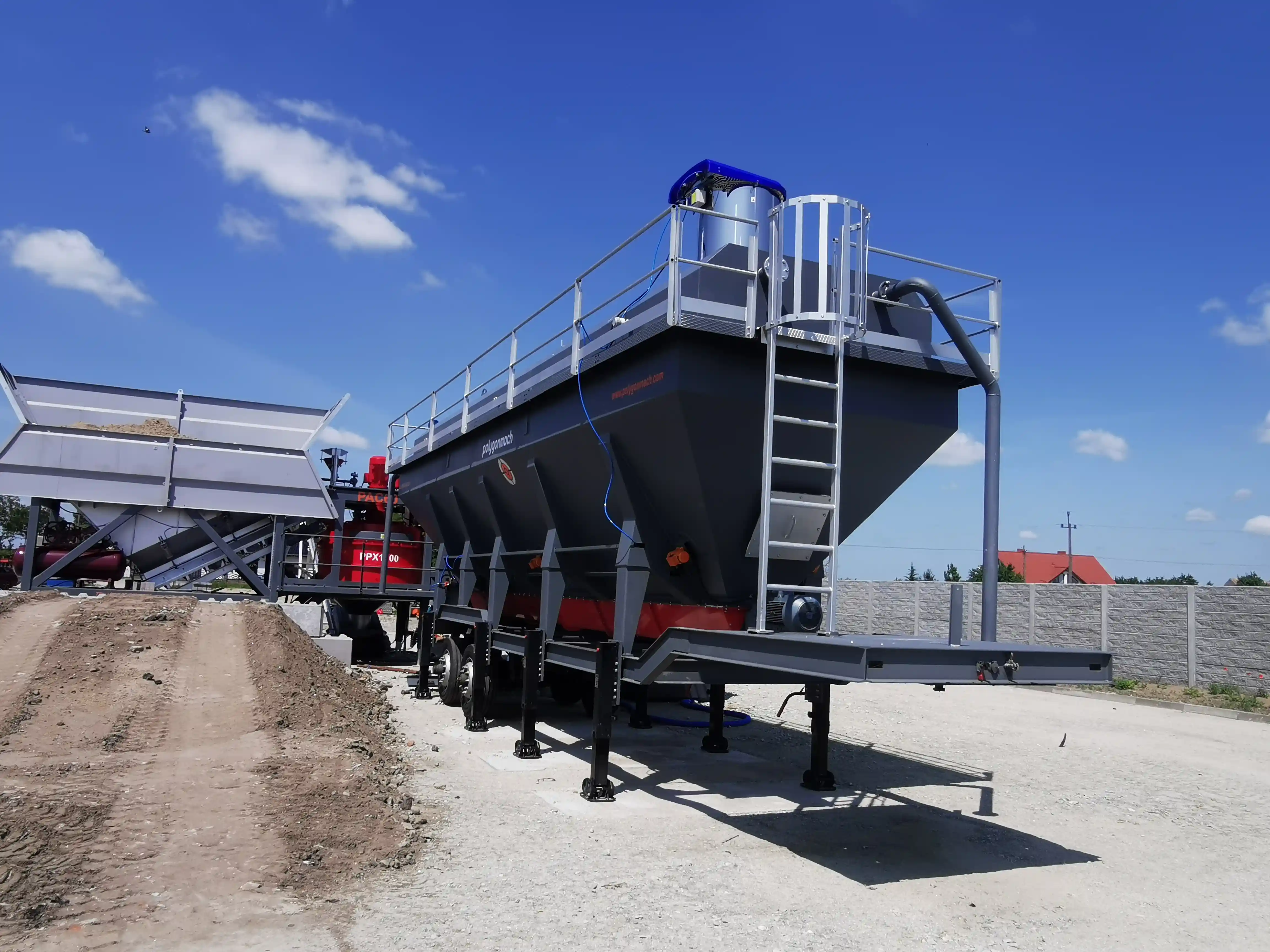

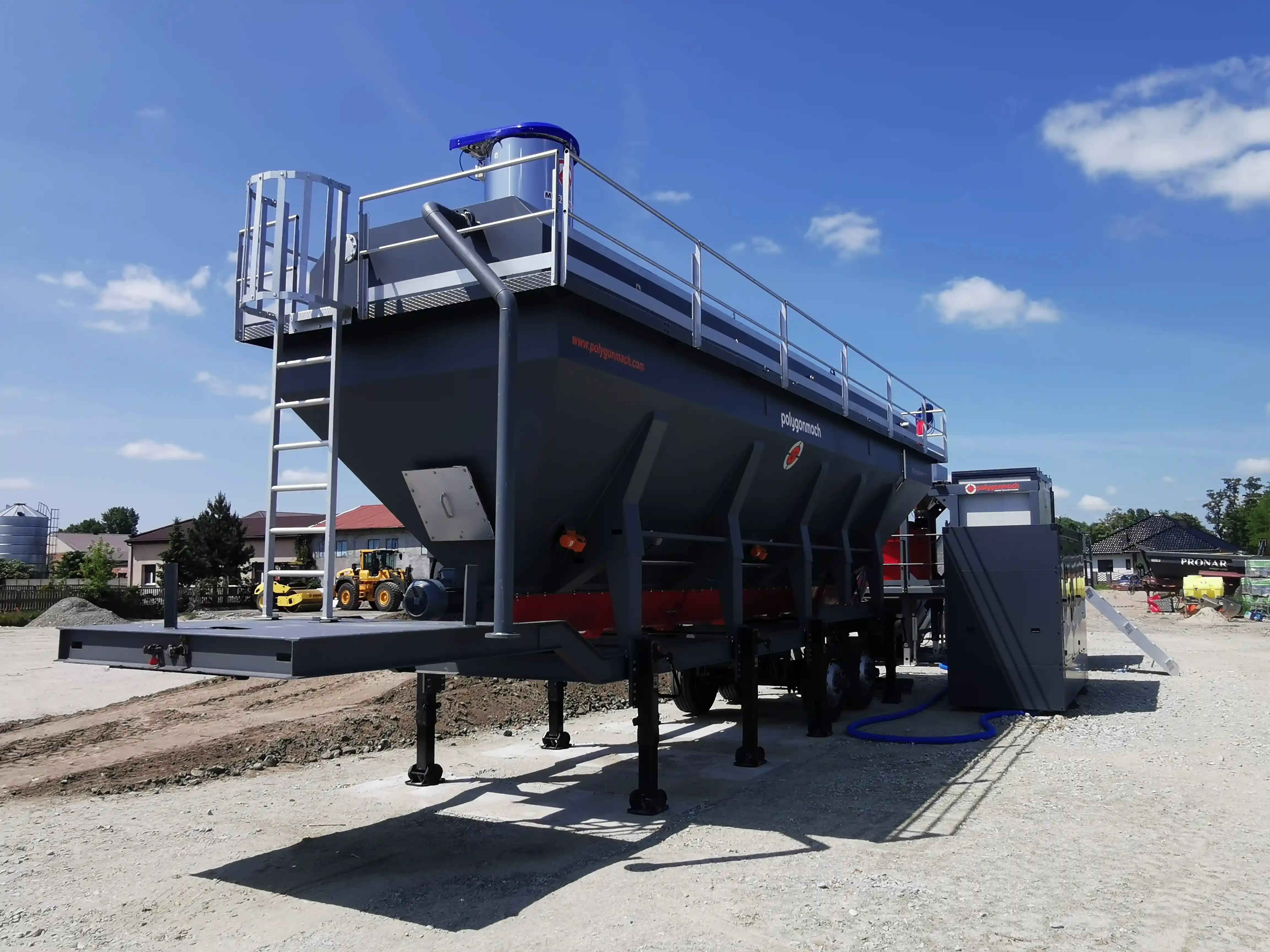

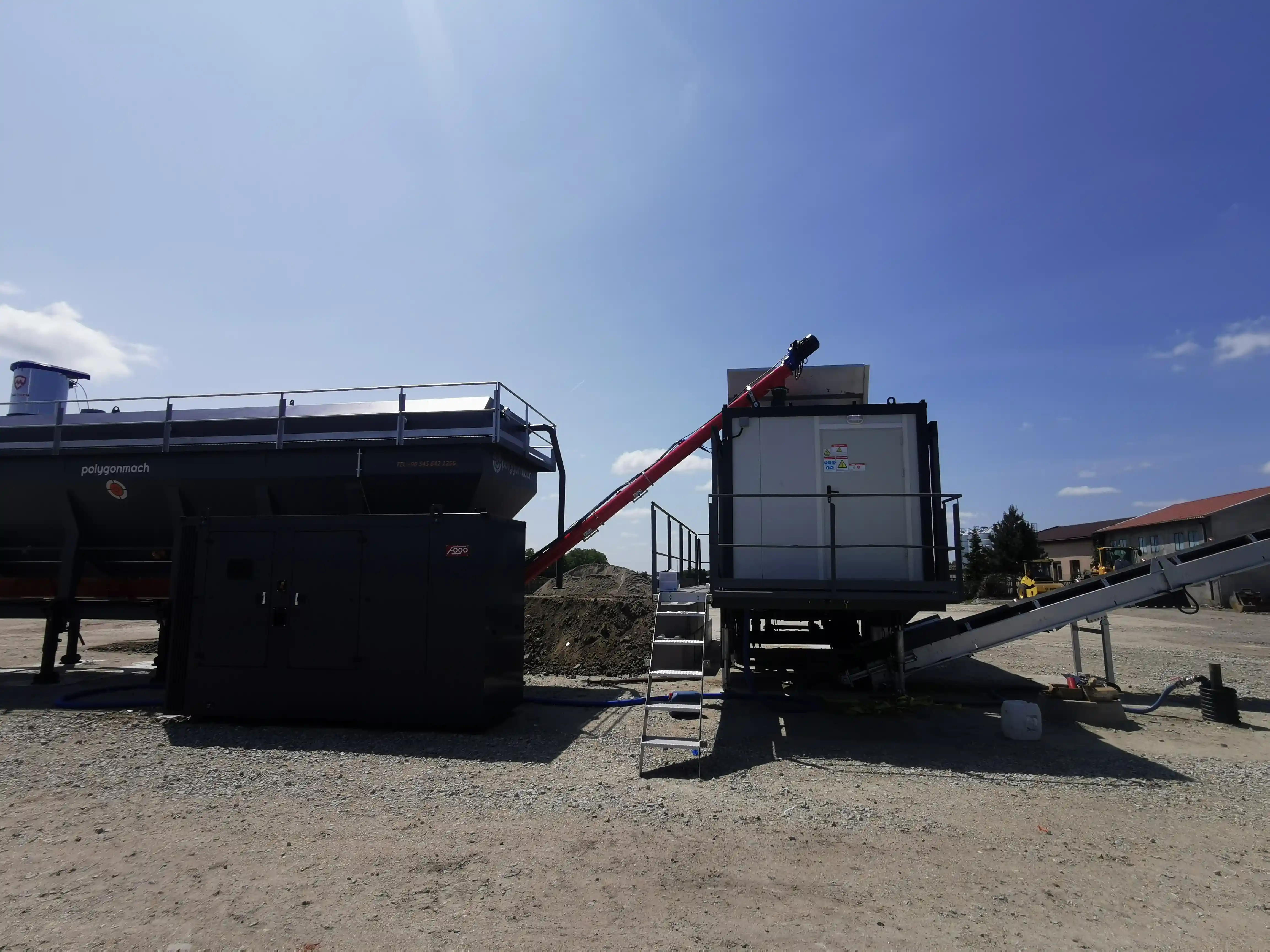

Studija slučaja: PAC-60 mobilno postrojenje na licu mjesta u Poljskoj

Da bismo ilustrovali gore navedene korake i razmatranja, pogledajmo praktičnu primjenu mobilnog postrojenja na licu mjesta: nedavnu instalaciju Polygonmach PAC-60 u Poljskoj. PAC-60 je mobilno postrojenje kapaciteta 60 m³/sat, koje je raspoređeno da obezbijedi beton za jedan građevinski projekat u Poljskoj (Evropa). Ovaj slučaj prikazuje kako dobro isplanirano postavljanje postrojenja na licu mjesta može koristiti projektu:

Brzina postavljanja:

PAC-60 je isporučen na gradilište u Poljskoj i instaliran za samo nekoliko dana, slijedeći gore opisani korak-po-korak proces. Zahvaljujući svom dizajnu tipa “site”, koji omogućava laku instalaciju bez dugotrajne demontaže/montaže, postrojenje je brzo pušteno u rad. Postrojenja kompanije Polygonmach tipa "site" su napravljena za “vrlo brzu promjenu lokacije” – jednom kada se instaliraju, ne moraju se potpuno rastaviti da bi se premjestila. U Poljskoj je to značilo da se postrojenje može montirati i kasnije premjestiti uz minimalno vrijeme zastoja, što je ogromna prednost za projekte s ograničenim rokovima.

Minimalne infrastrukturne potrebe:

Izabrana lokacija na gradilištu imala je unaprijed pripremljenu ravnu površinu sa šljunkom. Modularne jedinice PAC-60 (modul bunkera za agregat, modul miješalice i prateći cementni silos od 50 tona) bile su dovoljno kompaktne za jednostavan transport i postavljanje na ograničenom prostoru. Potrebna je bila samo mala dizalica za podizanje silosa i miješalice na mjesto. Sve komponente postrojenja, uključujući transportnu traku i silos, dizajnirane su da stanu u jedan standardni kontejner za transport, što pojednostavljuje logistiku. Instalacijski tim je povezao postrojenje sa generatorom na licu mjesta, a mobilni rezervoar za vodu bio je smješten pored postrojenja, kao što se često praktikuje na udaljenim gradilištima u Evropi bez stalne infrastrukture.

Operativna efikasnost:

Nakon puštanja u rad, PAC-60 je isporučivao svjež beton tačno tamo gdje je bio potreban – čime su eliminisana kašnjenja i problemi sa rasporedom vezani za dovođenje betona sa udaljenog betonskog postrojenja. Za projekat u Poljskoj, ova proizvodnja na licu mjesta značila je da se beton mogao izlijevati po potrebi, čak i u kratkom roku, čime se poboljšala produktivnost. Kapacitet postrojenja od 60 m³/h bio je dovoljan da zadovolji dnevne potrebe projekta (pogodan za srednje velike projekte kao što su mali mostovi ili kompleks zgrada). Kvalitet betona se strogo kontrolisao na licu mjesta; prilagođavanja recepture mješavine su mogla biti odmah izvršena putem kontrolne table PAC-60 kako bi se odgovorilo na promjene vremenskih uslova ili specifikacija. Ovaj nivo kontrole i fleksibilnosti je velika prednost kada je postrojenje direktno na gradilištu.

Ključne poruke:

Instalacija PAC-60 u Poljskoj ističe nekoliko ključnih tačaka:
(1) Brzo postavljanje – kompletno postrojenje bilo je spremno za rad za otprilike jednu radnu sedmicu, što pokazuje da postrojenja na licu mjesta značajno štede vrijeme u poređenju s izgradnjom stacionarnih postrojenja.

(2) Mobilnost – iako je ostalo na toj lokaciji do kraja projekta, dizajn postrojenja omogućava izvođaču da ga odšlepa na sljedeći posao, što odražava njegovu ponovnu upotrebljivost.

(3) Prilagodljivost na terenu – postrojenje na licu mjesta se uspješno nosilo sa lokalnim uslovima u Poljskoj (uključujući usklađenost sa evropskim standardima za buku i prašinu) putem funkcija poput zatvorenih transportnih traka i visokoefikasnih filtera na silosu, osiguravajući da instalacija zadovolji regionalne propise.
Na kraju, uspjeh PAC-60 na ovom evropskom projektu ističe zašto se izvođači sve više odlučuju za mobilna postrojenja na licu mjesta: ona kombinuju tehničke mogućnosti većih postrojenja sa agilnošću potrebnom u današnjem građevinskom okruženju.

Poređenje: Mobilna vs. Stacionarna vs. Kompaktna vs. Postrojenja na licu mjesta

Betonska postrojenja dolaze u različitim tipovima kako bi odgovarala različitim potrebama projekata. Četiri uobičajene kategorije su: mobilna, stacionarna, kompaktna i postrojenja na licu mjesta (mobilna postrojenja tipa "site"). Svaki tip se razlikuje po mobilnosti, vremenu instalacije, kapacitetu proizvodnje, prostornim zahtjevima i idealnoj primjeni. Ispod se nalazi uporedna tabela koja ističe te razlike:
