Čišćenje pod pritiskom: Tiha revolucija hidrociiklona u pranju agregata

Čišćenje pijeska i šljunka ne podrazumijeva samo korištenje vode – radi se o kontroli finih čestica, gline i vlage kako bi se ispunile stroge specifikacije proizvoda (na primjer, pijesak za beton mora biti gotovo potpuno bez mulja veličine -200 mesh). Tradicionalna postrojenja za pranje obično koriste velike gravitacione klasifikatore (npr. spremnike za pranje) i spiralne perače pijeska, koji proizvode mulj sastavljen od vode i gline koji se šalje u taložnike. Međutim, taložnici su skupi: zahtijevaju prostor i čestu sanaciju, troše vrijeme i dovode do gubitka kvalitetnog pijeska (jer se mulj mora povremeno čistiti bagerom). U toku je "tiha revolucija" u dizajnu postrojenja za mokru obradu: umjesto da se oslanjaju na gravitaciju za uklanjanje finih čestica, proizvođači koriste hidrociklone – klasifikatore koji rade pod pritiskom i koji vraćaju fine frakcije na licu mjesta i recikliraju čistu vodu natrag u proces. Kako je jedan stručnjak iz industrije rekao: „S hidrociklonom možete uhvatiti fine čestice prije nego stignu do taložnika“, smanjujući zapreminu mulja i pretvarajući ono što je ranije bila otpadna masa u prodajni proizvod.

Hidrocikloni su naizgled jednostavni. Oni su zapravo centrifuge visokog pritiska bez pokretnih dijelova. Mulj (voda + agregat) se pumpa u gornji dio konične komore, obično bočnim ulazom, stvarajući vrtlog velike brzine. Centrifugalna sila izbacuje teže i krupnije čestice prema vanjskom zidu komore, gdje se spiralno spuštaju i izlaze kroz donji otvor (underflow). Istovremeno, finije čestice i većina vode formiraju centralno „vazdušno jezgro“ i izlaze kroz gornji otvor (overflow). Drugim riječima, „gušće čestice se guraju prema vanjskom zidu“, dok teži pijesak pada kroz donji otvor, a lakše čestice izlaze kroz sredinu s čišćom tekućinom. Budući da veličina rezanja zavisi od pritiska i geometrije, operateri mogu podešavati performanse ciklona: veći pritisak daje finiju separaciju (više ultra-finih čestica ide u underflow) i obrnuto. Ugao konusa i orijentacija također utiču na tačnost odvajanja (npr. konus od 10° daje finiju separaciju nego onaj od 40°). Bitno je da hidrocikloni ne zahtijevaju motore ni remenje, rade tiho i potrebna im je samo pumpa – čime predstavljaju robustan i jednostavan sistem za postrojenja za pranje.

Hidrocikloni u radu: mulj se pumpa u visoke ciklone (crvene cilindre), gdje centrifugalna sila odvaja fine čestice. Krupni pijesak izlazi na dnu, dok čista voda i ultra-fine čestice prelijevaju na vrhu.

U krugu za pranje agregata, hidrocikloni su osnovne jedinice za klasifikaciju i povrat finih čestica. Često se postavljaju iza primarnih sita ili perača kako bi se uhvatio fini pijesak i glineni talog. Na primjer, tipičan sistem za povrat finih čestica sastoji se od bazena, pumpe, jednog ili više hidrociklona i sita za odvodnjavanje. Mulj iz spiralnog perača ili sita se pumpa u klaster ciklona. Cikloni skupljaju (na izlazu dole) čestice veličine do 400 mesh i sitnije, koje se zatim izbacuju na sito visoke frekvencije. Ovo sito uklanja višak vode i daje suhi pijesak spreman za transport i skladištenje. Čestice koje su sitnije od granice razdvajanja (zajedno s većinom vode) idu u overflow i dalje u taložnik ili sistem za reciklažu vode. (Za velike kapacitete često se koristi više ciklona paralelno.) U praksi, hidrocikloni često rade u kombinaciji s separatorima s kolicima, mješalicama s trenjem i sitima za odvodnjavanje. Na primjer, Polygonmach navodi da njihov PM120 sistem za pranje pijeska kombinuje „sakupljačke tankove, separator s kolom, pumpe, hidrociklone i sito za odvodnjavanje“ za proizvodnju dvije vrste čistog pijeska. Ključna stvar: cikloni uklanjaju fine čestice pomoću pritiska i centrifugalne sile, dok niže pozicionirana sita dorađuju i suše proizvod.

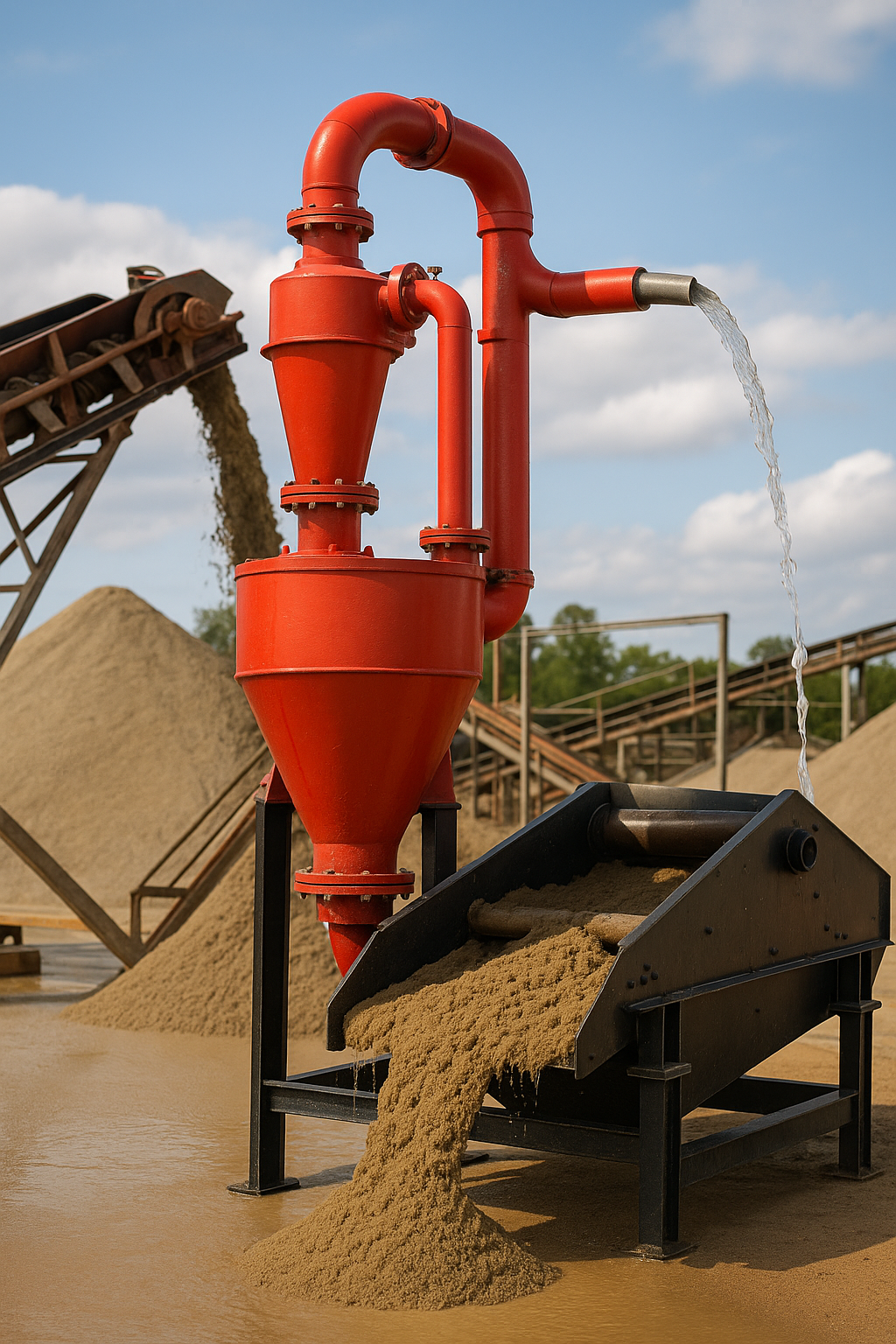

Moderni sistem povrata u postrojenju za pranje: spiralni perač (na dnu) šalje mulj u crveni hidrociklon (u sredini). Underflow (pijesak) se vraća na sito za odvodnjavanje, dok overflow sadrži fine čestice koje idu u taložnik. Ova konfiguracija vraća vrijedne čestice u proizvodni tok umjesto da ih izgubi.

Ključne prednosti pranja s hidrociklonima

U stvarnosti, pranje temeljeno na hidrociklonima transformiše rad postrojenja u više aspekata:

Maksimalan prinos i kvalitet proizvoda:

Hidrocikloni vraćaju fini, ali vrijedni pijesak koji bi gravitacijski perači izgubili. Prema jednoj studiji slučaja, tipično postrojenje može izgubiti ~2,5% pijeska u taložnicima (više od 10.000 tona/godinu pri 200 t/h), što znači gubitke prihoda od preko 100.000 EUR. Ciklon te čestice hvata tokom procesa, „eliminišući gubitak kvalitetnog finog materijala u taložnicima – maksimizirajući prinos proizvoda“. Rezultat je više pijeska za prodaju i bolja kontrola gradacije proizvoda. Manje gline i mulja u pijesku poboljšava kvalitet betona i maltera (višak finog materijala zahtijeva više cementa). U mnogim slučajevima, prikupljeni fini materijal se može dodati natrag u proizvod ili prodati kao sekundarni materijal, pretvarajući otpad u prihod.

Ušteda vode i manji prostor za rad:

Hvatanjem čestica prije nego što stignu do taložnika, hidrocikloni značajno smanjuju količinu mulja. Opterećenje mulja u bazene može pasti za 50–90%, što omogućava manje bazene i rjeđu potrebu za čišćenjem. Polygonmach izvještava da sistemi za povrat finog materijala „smanjuju količinu materijala koji ide u taložnike“, smanjujući troškove čišćenja i zastoje. Osim toga, voda iz overflowa ciklona se često može ponovno koristiti na licu mjesta, smanjujući potrebu za svježom vodom. Polygonmach također ističe da hidrocikloni imaju „vrlo važnu ulogu u uštedi vode i smanjenju otpada“.

Suhi pijesak, spreman za tržište:

Spiralni perači obično ispuštaju pijesak s vlagom od 23–30%, što zahtijeva gomilanje i čekanje da se ocijedi. Nasuprot tome, underflow ciklona koji ide na sito visoke frekvencije daje pijesak sa samo 12–15% vlage, spreman za direktnu prodaju s transportne trake. Na primjer, jedno ispitivanje u Polygonmach sistemu pokazalo je vlagu od samo 12%. To znači da se krajnji proizvod može odmah koristiti ili otpremiti (npr. u betonske mješavine) bez dodatnog skladištenja. Vremenski i finansijski troškovi duple manipulacije se smanjuju: „možete odmah prodati svoj proizvod, pretvarajući pijesak u prihod u najkraćem mogućem roku“.

Niži troškovi i manje zastoja:

Manje izgubljenog materijala i manji taložnici znače značajne uštede. Operateri ne moraju iznajmljivati bager ili angažirati radnike za čišćenje bazena, a ponovno procesiranje otpada se minimizira. Polygonmach navodi da sistemi za povrat s hidrociklonom smanjuju potrebu za održavanjem: „manje održavanja taložnika, manje čišćenja, manja zapremina“. Također se poboljšava sigurnost: bez potrebe za ručnim uklanjanjem toksičnog mulja, smanjuje se rizik od nesreća. Ukratko, automatizacijom hvatanja finih čestica, postrojenja dobivaju veću dostupnost opreme i efikasnost – kako kaže jedan inženjer, „hidrociklonski sistemi omogućavaju rad bez neočekivanih zastoja“ zahvaljujući svojoj pouzdanosti.

Kompaktan i isplativ dizajn:

Hidrocikloni pružaju visok kapacitet uz mali prostorni otisak. Polygonmach ističe da njihov „kompaktni dizajn“ i jednostavan oblik cijevi za napajanje čine ih idealnim za obradu velikih količina. Potrebni su im samo pumpa i sito – za razliku od velikih gravitacijskih spremnika. To štedi prostor na gradilištima. Komponente su obično otporne na habanje i lako se zamjenjuju, čime se troškovi rada drže niskim. Tehnički priručnik Polygonmach-a navodi da su hidrocikloni „isplativi, jednostavni za rukovanje i pouzdani“ – osobine koje objašnjavaju njihovo sve šire korištenje u rudarstvu i građevinskoj industriji.

Polygonmach i budućnost pranja pijeska

Dizajn modernih postrojenja za pranje sve više prihvata pristup zasnovan na hidrociklonima, a oprema koju nudi Polygonmach odražava ovaj trend. Polygonmach ističe da hidrocikloni „ubrzavaju proces razdvajanja“ kombinovanjem vrtložne komore s velikom ulaznom brzinom, što ih čini idealnim za agresivno čišćenje pijeska i povrat finih čestica. Kao i drugi proizvođači, Polygonmach uparuje svoje hidrociklone sa sitima za odvodnjavanje (kao što se vidi na njihovim proizvodnim stranicama) za proizvodnju tržišno spremnog pijeska s niskom vlagom.

Prema Polygonmach-u, hidrocikloni povećavaju operativnu efikasnost i održivost. Kompanija naglašava da ovi uređaji doprinose „povećanju čistoće proizvoda, uštedi vode i smanjenju otpada“. Uvođenjem hidrociklonske tehnologije, kupci Polygonmach-a mogu ostvariti veće kapacitete u manjim prostorima. Gledajući unaprijed, kombinacija hidrociklona s pametnim upravljačkim sistemima (koji prate pritisak i protok) obećava još veću preciznost i energetsku efikasnost.

Zaključno, hidrocikloni predstavljaju „tihu revoluciju“ u pranju agregata: oni koriste pritisak pumpe i pametnu hidrauliku umjesto velikih mašina ili sirove sile za čišćenje pijeska. Nude rijetku trostruku prednost – više prodajnog proizvoda, manje rasipanja vode i niže troškove održavanja – sve bez potrebe da se iskopa ijedan taložnik. Za proizvođače koji traže performanse i održivost, hidrocikloni postaju nezaobilazni dio alata svake moderne praonice.
