Limpieza con presión: La revolución silenciosa de los hidrociclones en el lavado de áridos
Limpiar arena y grava implica mucho más que simplemente usar agua: se trata de controlar finos, arcillas y humedad para cumplir con estrictas especificaciones del producto (por ejemplo, la arena para concreto debe estar casi completamente libre de limo menor a malla -200). Las plantas de lavado tradicionales suelen utilizar clasificadores por gravedad (como tanques de lavado) y tornillos lavadores de arena, que producen una mezcla de agua con limos y arcillas que luego se dirige a estanques de sedimentación. Pero estos estanques son costosos: requieren espacio y limpiezas frecuentes, lo que consume tiempo y desperdicia arena valiosa (ya que la excavadora debe retirar periódicamente los lodos). Actualmente se está llevando a cabo una “revolución silenciosa” en el diseño de plantas de procesamiento húmedo: en lugar de perseguir los finos mediante la gravedad, los fabricantes están utilizando hidrociclones, clasificadores impulsados por presión que recuperan los finos in situ y devuelven agua limpia al proceso. Como lo explica un autor del sector: “Con un hidrociclón se pueden capturar los sólidos finos antes de que lleguen al estanque”, reduciendo el volumen de lodos y convirtiendo lo que antes era un residuo en un producto comercializable.
Los hidrociclones son sorprendentemente simples. Son esencialmente centrífugas de alta presión sin partes móviles. El lodo (agua + árido) se bombea a la parte superior de una cámara cónica, generalmente mediante una entrada tangencial, creando un vórtice de alta velocidad. La fuerza centrífuga impulsa las partículas más pesadas o gruesas hacia las paredes de la cámara, provocando que giren hacia abajo y salgan por la descarga inferior. Mientras tanto, las partículas más finas y la mayor parte del líquido forman un “núcleo de aire” central y salen por el rebose superior. En otras palabras, “las partículas más densas son empujadas hacia la pared externa” y la arena más pesada cae por abajo, mientras que las partículas más ligeras se desplazan al centro... donde sale el líquido más limpio. Como la presión de alimentación y la geometría determinan el tamaño de corte, los operadores pueden ajustar el rendimiento del ciclón: una presión de alimentación más alta genera una separación más fina (más ultrafinos van al underflow) y viceversa. El ángulo del cono también afecta el punto de corte (por ejemplo, un cono de 10° proporciona una separación más fina que uno de 40°). Lo importante es que los hidrociclones no requieren motores ni correas, funcionan silenciosamente y sólo necesitan una bomba, lo que los convierte en una opción robusta y de bajo mantenimiento para plantas de lavado.

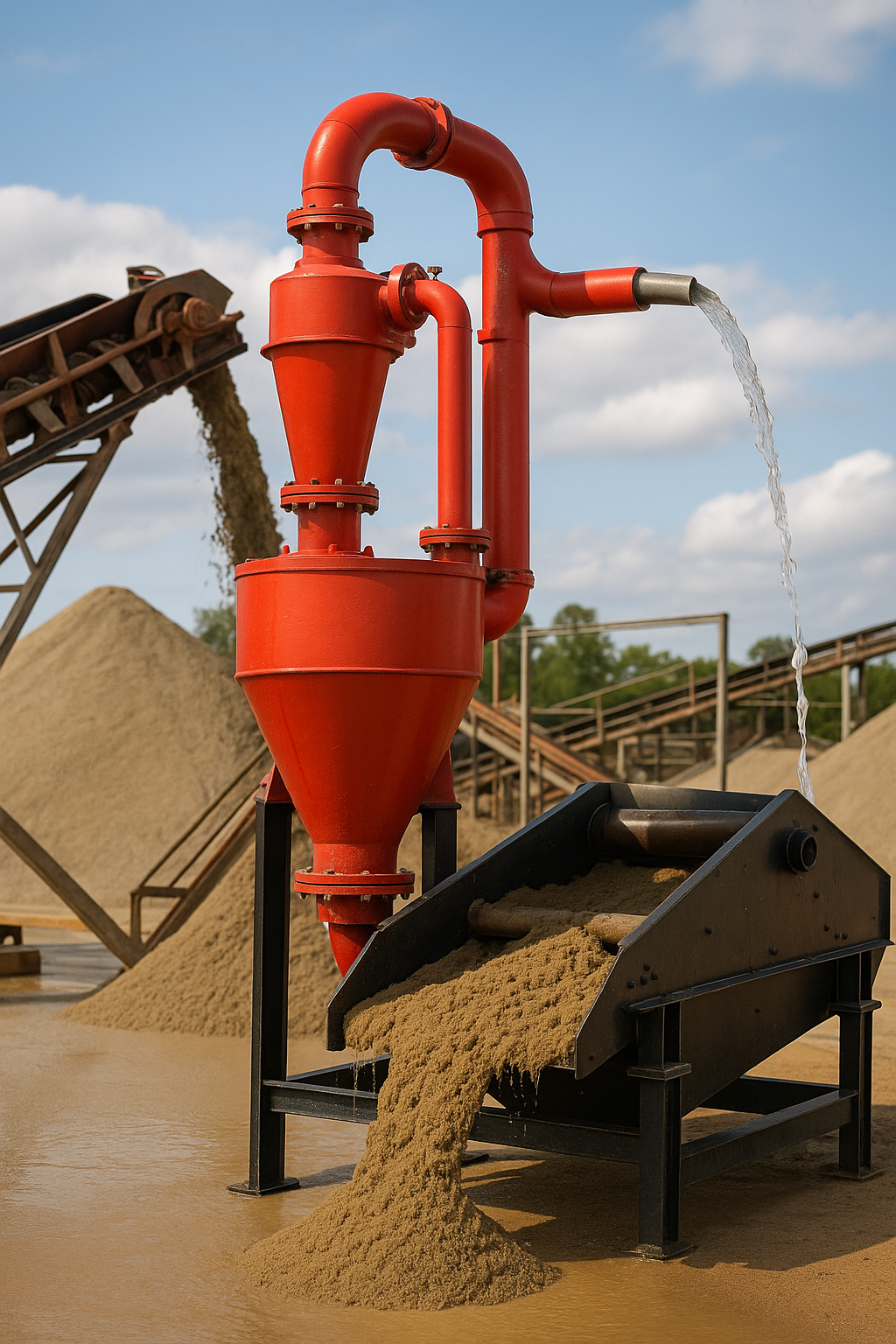

Hidrociclones en acción: el lodo se bombea a los ciclones altos (cilindros rojos), donde la fuerza centrífuga separa los finos. La arena gruesa sale por la parte inferior mientras que el agua limpia y los ultrafinos salen por la parte superior.
En un circuito de lavado de áridos, los hidrociclones funcionan como el caballo de batalla para la clasificación y recuperación de partículas finas. A menudo se instalan después de cribas o lavadores primarios para recolectar arena fina y lodos. Por ejemplo, un sistema de “recuperación de finos” típicamente consiste en un pozo, una bomba, uno o más hidrociclones y una criba de deshidratación. El rebose del tornillo lavador o criba se bombea hacia el grupo de ciclones. Los ciclones capturan (descarga inferior) partículas de hasta 400 malla o más finas, que luego se descargan sobre una criba de alta frecuencia. Esta criba elimina el exceso de agua, entregando un producto arenoso seco que puede transportarse y apilarse. Las partículas más finas que el punto de corte (junto con la mayoría del agua) van al rebose y pueden dirigirse a un estanque de sedimentación o un sistema avanzado de reciclaje de agua. (Se utilizan varios ciclones en paralelo para altos caudales.) En la práctica, los hidrociclones suelen funcionar junto con clasificadores de ruedas, celdas de fricción y cribas de deshidratación. Por ejemplo, Polygonmach señala que su planta PM120 combina “tanques de recolección, ruedas de lavado, bombas, hidrociclones y una criba de deshidratación” para producir dos arenas limpias. El punto clave: los ciclones eliminan los finos mediante presión y acción centrífuga, mientras que las cribas aguas abajo pulen el producto y eliminan la humedad.
Sistema moderno de “recuperación” en una planta de lavado: un tornillo lavador (abajo) alimenta lodo a un hidrociclón rojo (centro). El underflow (arena) cae sobre una criba de deshidratación, mientras que los finos rebosan hacia los estanques. Esta disposición recupera los finos al flujo de producto en lugar de perderlos como residuo.
Beneficios clave del lavado con hidrociclones
En la práctica, el lavado con hidrociclones transforma las operaciones en varios aspectos:
Rendimiento máximo y mayor calidad de producto:
Los hidrociclones recuperan arena fina valiosa que las lavadoras por gravedad perderían. Un estudio de caso menciona que una planta típica puede perder ~2.5% de arena en los estanques (más de 10,000 toneladas/año a 200 t/h), lo que representa pérdidas de ingresos de seis cifras. Un ciclón captura esos finos durante el proceso, “eliminando la pérdida de finos de calidad en estanques de sedimentación – maximizando el rendimiento del producto”. El resultado es más arena vendible y mejor control de las gradaciones. Menos arcillas y lodos quedan en la arena, lo que mejora la calidad del concreto y mortero (el exceso de finos obliga a usar más cemento). En muchos casos, los finos recuperados pueden reincorporarse al producto o venderse como relleno secundario, transformando un flujo de residuos en ingresos.
Ahorro de agua y reducción de espacio:
Al capturar sólidos antes de que lleguen al estanque, los hidrociclones reducen drásticamente los volúmenes de lodos. La carga de sólidos al estanque puede disminuir entre 50–90%, lo que permite estanques más pequeños y limpiezas mucho menos frecuentes. Polygonmach informa que los sistemas de recuperación de finos “reducen el volumen de material que llega al estanque”, lo que reduce los costos de limpieza y el tiempo de inactividad. Además, el agua del rebose del ciclón a menudo puede reutilizarse en el lugar, reduciendo la demanda de agua fresca. Polygonmach señala que los hidrociclones tienen “una contribución muy importante en el ahorro de agua y en la reducción de residuos”.
Arena más seca y lista para el mercado:
Los tornillos lavadores descargan arena con un contenido de humedad del 23–30%, lo que requiere acopios grandes y tiempo de escurrido. En cambio, el underflow del ciclón alimentado a una criba de alta frecuencia entrega arena con 12–15% de humedad, lista para ser vendida directamente desde la cinta transportadora. En un caso de Polygonmach, la humedad de la arena fue de apenas 12%. Esto significa que el producto final puede enviarse o utilizarse inmediatamente (por ejemplo, en concreto) sin almacenamiento previo. Se reducen el tiempo y costo de doble manipulación: “puede vender su producto de inmediato, convirtiendo la arena en ingresos en el menor tiempo posible”.
Reducción de costos y de paradas operativas:
Menos pérdidas y estanques más pequeños se traducen en grandes ahorros. Los operadores pueden evitar alquilar excavadoras o destinar personal a limpiar estanques, y se minimiza el retratamiento de residuos. Polygonmach señala que la recuperación de finos mediante hidrociclones reduce el mantenimiento: “menos mantenimiento de estanques, menos limpieza, reducción de volumen de estanques”. También mejora la salud y seguridad: al no haber necesidad de extraer lodos tóxicos, se reducen los riesgos de accidentes. En general, al automatizar la captura de finos, las plantas obtienen mayor tiempo de funcionamiento y eficiencia – como indica un ingeniero, los sistemas de hidrociclones permiten “el funcionamiento del equipo sin paradas inesperadas” gracias a su fiabilidad.
Diseño compacto y rentable:
Los hidrociclones ofrecen alta capacidad en un diseño compacto. Polygonmach observa que su “diseño compacto” y la simplicidad del tubo de alimentación los hacen ideales para procesos de alto rendimiento. Sólo requieren una bomba y una criba, a diferencia de los grandes tanques por gravedad. Esto ahorra espacio en sitios de trabajo con limitaciones. Los componentes suelen ser resistentes al desgaste y fáciles de reemplazar, lo que mantiene bajos los costos operativos. Según el manual técnico de Polygonmach, los hidrociclones son “rentables, fáciles de operar y un método confiable” de separación – características que explican su creciente adopción en los sectores de minería y construcción.
Polygonmach y el futuro del lavado de arena
El diseño moderno de plantas de lavado adopta cada vez más el enfoque del hidrociclón, y la gama de productos de Polygonmach refleja esta tendencia. Polygonmach destaca que los hidrociclones “aceleran el proceso de separación” al combinar una cámara vorticial con alta velocidad de entrada, lo que los hace ideales para limpieza agresiva de arena y recuperación de finos. Al igual que otros fabricantes, Polygonmach combina sus hidrociclones con cribas de deshidratación (como se ve en sus páginas de productos) para producir arena lista para el mercado con baja humedad.
Según Polygonmach, los hidrociclones mejoran la eficiencia operativa y la sostenibilidad. La empresa enfatiza que estos dispositivos contribuyen a “aumentar la pureza del producto, ahorrar agua y reducir los residuos”. Al adoptar la tecnología de hidrociclones, los clientes de Polygonmach pueden procesar mayores volúmenes en espacios más reducidos. En el futuro, la combinación de hidrociclones con sistemas de control inteligente (que monitorean presión y caudal) promete aún mayor precisión y eficiencia energética.
En conclusión, los hidrociclones representan una “revolución silenciosa” en el lavado de áridos: utilizan presión de bombeo e hidráulica inteligente, en lugar de maquinaria pesada o fuerza bruta, para limpiar arena. Ofrecen una rara combinación de beneficios: más arena vendible, menos agua desperdiciada y menor mantenimiento – todo sin necesidad de excavar un solo estanque. Para los productores que buscan rendimiento y sostenibilidad, los hidrociclones están convirtiéndose rápidamente en una herramienta esencial en las plantas de lavado modernas.
